Параметры моделирования

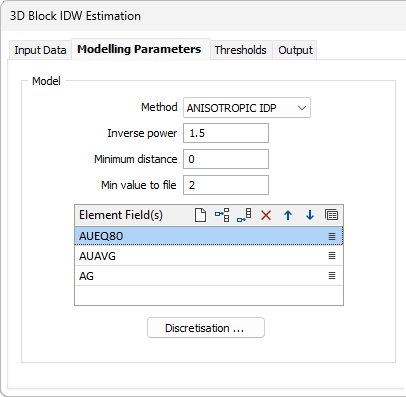

Во вкладке Параметры моделирования в диалоговом окне Метод обратных расстояний выберите метод оценки модели, укажите одно или несколько Полей содержаний и задайте поля дробления координат для дискретизации.
Модель
Метод
Выберите метод АНИЗОТРОПНЫХ ОБРАТНЫХ РАССТОЯНИЙ (по умолчанию) или ОБРАТНЫХ РАССТОЯНИЙ в качестве метода оценки. Смотрите: Методы создания сеток для 2D-блоков
Степень метода обратных расстояний
При выборе этого метода взвешенное значение для каждой точки, которая попадает в эллипс поиска, является обратно пропорциональным ее расстоянию от центра блока с повышением до значения, которое вы вводите в поле Степень метода обратных расстояний.
Минимальное расстояние

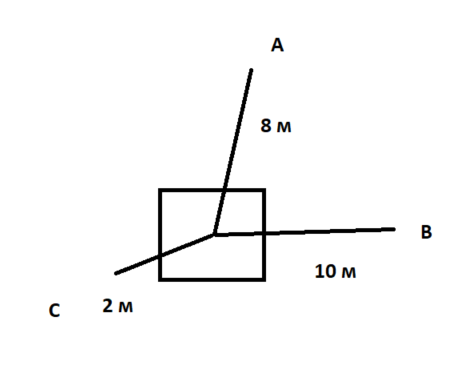

Введите минимальное расстояние от пробы до центра моделируемого блока. Если истинное расстояние меньше, то вместо него будет использоваться минимальное расстояние. Если, к примеру, минимальное расстояние составляет 8 метров:
- истинное расстояние между точкой опробования С и центром блока замещается минимальным расстоянием 8.
- истинные расстояния между точками опробования A и B и центром блока принимаются.
Если, к примеру, мы используем фактор 2:
A = 1/8^2, B=1/10^2 и C= 1/8^2
центр большего блока с измененным размером будет интерполирован, вложенные блоки также примут это значение.
Этот способ позволяет избежать эффекта избыточного влияния проб, находящихся слишком близко к центру блока, но не должен использоваться, если интерполяция требует соблюдения исходных данных.
Min значение в файл
Минимальное значение, которое сохранится в блочной модели во время выполнения интерполяции. Если интерполяция может быть выполнена, но не достигает этого порога, блок останется пустым.
Поля элементов
Для интерполяции нескольких элементов могут быть указаны дополнительные поля атрибутов. Как правило, это элементы, которые близко коррелируют в пределах интерполируемого домена. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
Дискретизация
Нажмите на кнопку Дискретизация, чтобы задать число делений в Северном, Восточном и Z направлениях. Значения, определяющие количество дискретных точек, которые будут оцениваться в каждом направлении, являются целыми. Значения всех рассредоточенных точек затем усредняются для получения общей оценки блока, а результат по каждому блоку записывается в файл вывода.
Например, если вы выбираете 4 восточных деления, 4 северных деления и 4 деления Z, приложение интерполирует и усреднит общее из 64 оценок в пределах каждого блока. Несмотря на то, что оценки для заданного блока имеют общие вводные данные, расстояние от каждой вводной пробы (и, следовательно, вес) будет слегка отличаться для каждой дискретизированной точки, создавая различный результат для каждой. Результат будет представлять собой более точную оценку, но на это потребуется больше времени. Смотрите: Дискретизация

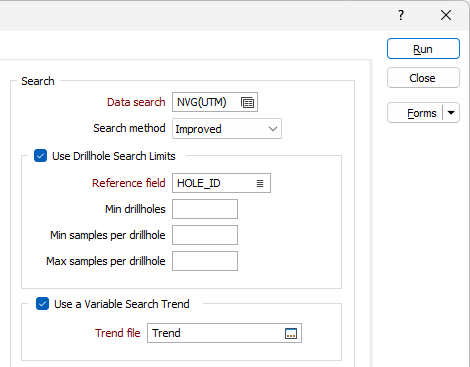

Поиск
Дважды щелкните мышкой, чтобы загрузить набор форм Поиск данных. Как вариант, щелкните правой кнопкой мыши по полю ввода, чтобы открыть окно, в котором вы можете определить форму и направление эллипсоида поиска. Смотрите: Определение поиска
Метод поиска
С помощью выпадающего списка Метод поиска выберите необходимый метод поиска данных - Устаревший или Улучшенный.
С добавлением новых полей в v25.0 Micromine Origin & Beyond был создан новый и улучшенный алгоритм поиска данных. Порядок именованных секторов для эллипсоидов поиска Октанта и Квадранта также был изменен на Z-порядок в улучшенном алгоритме поиска, что упрощает определение того, какие секторы являются противоположными.
Новый алгоритм направлен на минимизацию среднего расстояния от центра эллипса, при этом максимизируя количество включенных точек (с учетом ограничений). Если новые поля не используются, используется старый алгоритм, чтобы пользователи не получали неожиданные или отличающиеся результаты. Улучшенный вариант будет использовать новый алгоритм, который более гибок, чем устаревший, поэтому даже при тех же параметрах он может находить больше и/или немного отличающихся наборов точек.
Использовать пределы поиска скважин
Выберите опцию, чтобы включить параметры поиска по секторам.
Опорное поле
Выберите поле в файле опробования или файле композитов (например Скважина), значения которого будут считаться при оценке каждого блока. Номер скважины), значения которого будут считаться при оценке каждого блока.
Мин. скважин
При желании используйте поле Мин. скважин, чтобы указать минимальное количество скважин, которые будут включены в поиск.
Мин. и макс. количество проб на скважину
По сути, значения Мин. количество проб на скважину и Макс. количество проб на скважину позволяют применить условие фильтра. Например, вы можете убедиться в том, что для каждой скважины вы учитываете только конкретное количество "наилучших" точек.
- Минимальное количество проб на скважину полезно, когда вы хотите указать, что вам нужны только скважины, имеющие определенное минимальное представительство в окрестности поиска (чтобы точки не учитывались, например, когда скважина имеет только одну точку в своей области поиска).
- Максимальное количество проб на скважину полезно, когда вы хотите указать, что все точки, найденные в районе поиска, не должны происходить из одной скважины.
Оба параметра используют Опорное поле для ограничения буровых скважин, которые выбираются в процессе интерполяции.
НАПРИМЕР
Если Мин. количество проб на скважину = 2, Макс. количество проб на скважину = 6, Макс. количество проб на скважину = 8 и поле Reference = HOLE_ID, то для каждого района поиска мы хотим найти скважины, на которых будут основываться наши расчеты:
Процесс будет рассматривать этот район поиска и подсчитывать только те скважины, где присутствуют не менее 2 проб, брать только 6 «лучших проб» и брать в общей сложности 8 проб на сектор (эти 8 могут быть из любых скважин).
Обратите внимание: если поле «Максимальное количество проб на сектор» оставить пустым, максимальное значение по умолчанию будет равно 150. Если вы хотите разрешить больше проб, вам необходимо явно ввести больший верхний предел. Чем выше верхний предел, тем медленнее будет выполняться процесс.
Использовать тренд динамического поиска
Выберите этот параметр, чтобы использовать структурную интерпретацию необработанных данных для моделирования полувариограммы.
Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите Файл тренда (*.mmstf). Файл структурного тренда, который вы выбираете, является выводом функции Создать тренд во вкладке Блочная модель, в группе Динамический тренд.
Если выбрана эта опция, ваши поля атрибутов (выше) должны будут ссылаться на всенаправленную вариограмму, созданную с использованием той же модели тренда.
Если навести курсор на заполненное поле поиска данных, во всплывающем окне отобразится информация о параметрах, заданных для выбранного поиска:
Динамический поиск

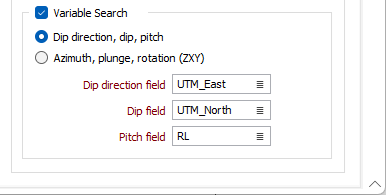

Установите флажок Динамический поиск , чтобы указать поля, содержащие переменные значения, определяющие углы поворота эллипсоида поиска для каждого блока в файле.
Данная опция позволяет определить углы поворота эллипса поиска для областей со значительной разницей в направлении минерализации (например для складчатой структуры). Ориентацию эллипса поиска можно задать от блока к блоку, отражая основные направления минерализации.
Если вы выберете опцию Направление падения, Падение, Склонение, вы сможете выбрать поля, содержащие эти значения, для поиска переменных.
Если выбрана опция Азимут, Погружение, Вращение (ZXY), можно указать поля Азимут, Погружение и Вращение (для ZXY).
Эти поля изменяют ориентацию модели вариограммы, а также эллипсоида поиска. Можно также рассматривать это следующим образом: оси модели вариограммы всегда выровнены относительно осей эллипса поиска.
Если они указаны, процесс будет использовать значения в этих полях, а не те, которые определены на вкладке Параметры эллипсоида формы поиска данных.
Если в файле блочной модели отсутствуют динамические значения, процесс будет использовать значения, указанные во вкладке Параметры эллипсоида.
Опция Динамический поиск может улучшить результаты интерполяции для несильно складчатых рудных тел. Для подготовки данных к интерполяции вы можете использовать процессы Распрямление и Разворот складок в качестве более сложной (и более точной) альтернативы.
