Домены
Вкладка Домены формы Интерполятор содержаний используется для настройки одного или нескольких доменов, которые будут использоваться при интерполяции.

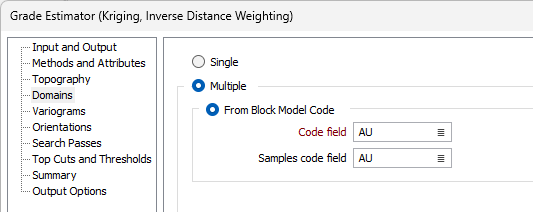

Один / Несколько
Выберите, следует ли настроить один или несколько доменов для процесса оценки. Если вы выберете Один, домен будет автоматически создан на основе входного файла Sample и содержащейся в нем информации. Если вы выбрали Несколько, выберите параметры Из кода блочной модели или Из каркасной модели, чтобы настроить требуемые домены для оценки.
Из кода блочной модели
Выберите эту опцию, чтобы назначить домены с использованием кода и примеров кода из входных данных.
Поле кода
Выберите поле во вводном файле, которое содержит информацию о блочной модели. Это поле будет использоваться для доменов, которые вы настроите.
Поле кода проб
Выберите поле во вводном файле, содержащее информацию о пробе. Это поле будет использоваться для доменов, которые вы настроите.
Когда выбрана опция Из кода блочной модели и задано поле Код, в сетке Домены будут активированы столбцы Код домена блочной модели) Фильтр проб и Количество проб.

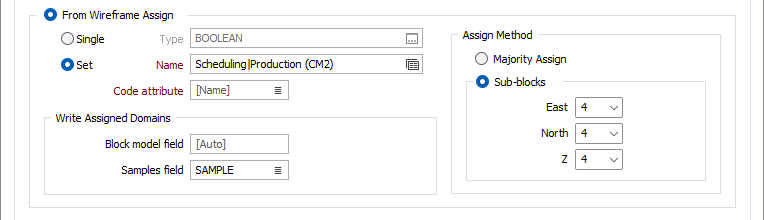

Из назначения каркаса
Выберите этот параметр, чтобы настроить домены для оценки на основе указанного отдельного каркаса или набора каркасов.
Тип
Чтобы назначить одиночный каркас, выберите тип каркаса с помощью значка выбора.
Имя
При назначении отдельного каркаса выберите имя каркаса в открывшейся форме. Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.
Чтобы присвоить набор каркасов, используйте значок в поле Имя для выбора соответствующего набора.
Если выбрать несколько имен каркасов с помощью CTRL/Shift, для поля «Имя» будет автоматически сгенерировано выражение для настройки специального набора каркасов.
Атрибут кода
Используйте поле Атрибут кода, чтобы выбрать значение в назначенном каркасе, которое будет использоваться для заполнения доменов.
Примечание: если домен добавлен из назначенного каркаса, но не найден в блочной модели во время выполнения инструмента, в консоли будет выдано предупреждение; однако процесс продолжится.
Написать назначенные домены
Введите имя в поле Блочная модель для доменов, которые будут назначены. Если оставить поле пустым, имя будет автоматически создано из введенных данных.
Выберите поле Пробы для назначенных доменов из предоставленного поля.
Назначить метод
Выберите метод назначения для каркасного назначения:
Назначение большинства
Это хороший вариант с точки зрения скорости и простоты использования. Минимальное значение коэффициента объема 0,5 применяется на основе объединения значений коэффициента объема. Блоки со значением менее 0,5 удаляются.
Субблоки
If you select Sub-blocks as the
By default, each of the sub-block dimension fields have no sub-block defined. If you enter a value of 1, 0 or leave a field blank, that dimension will be set to have no sub-blocks.
Хотя любое число до 64 может быть введено напрямую, фактор двух (2) чисел в выпадающих списках обеспечит лучшую производительность. Чем больше субблоков, тем точнее будет задание; но имейте в виду, что количество субблоков увеличит размер файла, что приведет к экспоненциальному увеличению времени выполнения. Чем меньше количество субблоков, тем меньше файл и выше производительность.
Максимальное количество субблоков - 64, которые можно выбрать из выпадающих списков. мОднако, как предупреждает приложение, рекомендуется использовать не более 16 субблоков. Предупреждение не будет отображаться для любых чисел с коэффициентом два до 64.
Примечание: размер блока должен быть типа REAL (двойная точность), так как точность отображения может быть важна для визуального различия.

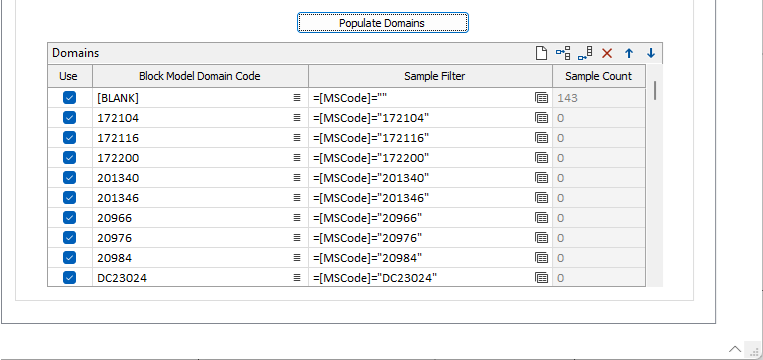

Заполнить домены
После присвоения каркаса/набора нажатие кнопки Заполнить домены создаст домены для интерполятора и отобразит их в сетке доменов.

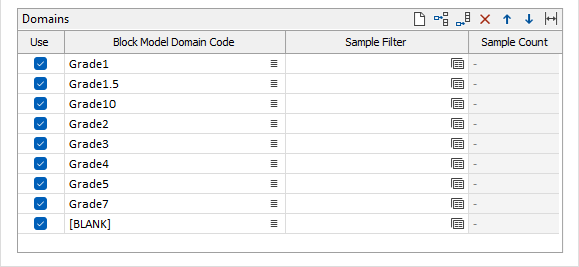

В режиме Кода блочной модели домены автоматически отображаются в сетке Домены.
При нажатии кнопки Заполнить домены откроется матрица Включение проб в домен, используемая для выбора блочных доменов, которые будут использоваться для оценки.
Вы также можете использовать кнопки на панели инструментов сетки для Управлять строками в списке.

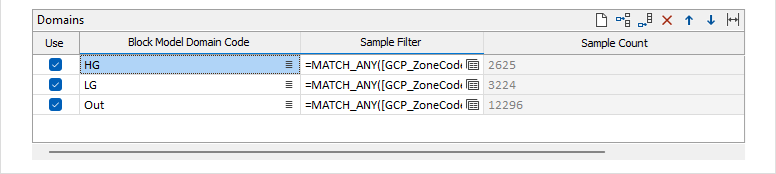

Домены
Сетка Домен отображает каждый заполненный домен для оценки содержаний. В зависимости от конфигурации вкладки Домены, таблица будет содержать комбинацию следующих столбцов.
Использовать
Установите флажок в столбце Использовать для строки домена, чтобы использовать выбранный домен.
Домен
Столбец Домен (только для чтения) отображает присвоенное имя домена.
Код домена блочной модели
Используйте столбец Домен блочной модели"в сетке, чтобы ввести код домена для фильтрации блочной модели.
Фильтр проб
При желании вы можете выбрать или создать фильтр проб в соответствующем поле. Если щелкнуть значок Фильтр, откроется форма Выбрать: Фильтр.
Sample Filters are created automatically when you configure the Select Samples matrix opened with the Populate Domains button in Block Model Code mode.
Количество проб
Столбец "Количество проб" (только для чтения) отображает количество проб для домена в соответствующей строке.
Вы можете использовать панель инструментов в сетке доменов, чтобы Управлять строками в списке.

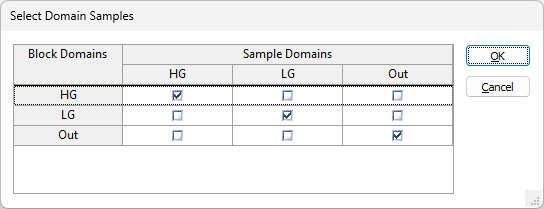

Select Domain Samples
The Select Domain Samples dialog contains a matrix for selecting which samples should be used to estimate each domain. Конфигурация доменов, выбранных с помощью флажков в матрице, создаст выражение фильтра проб для каждого домена блочной модели.
По умолчанию выделена диагональ (каждый отдельный блок-домен и проба). Для каждого блока домена можно выбрать несколько проб. Вы также можете снять выделение с самой пробы домена блока, если это необходимо, например, при несоответствии кодов доменов в блочной модели и файле проб.
При нажатии OK выражения фильтров проб будут записаны в таблицу Домены.
Эта матрица не сохраняется в наборе форм и не влияет на выполнение процесса — она определяет только, как создаются фильтры проб.

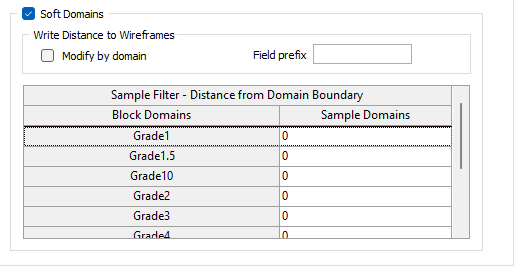

Гибкие домены
В режиме Присвоение каркасом, если выбрана опция Гибкие домены, активируется таблица Гибкие домены, в которой отображаются заполненные домены.
Запись расстояния до каркасов
If the Modify by domain check box is not selected, distances can be defined for each block domain, rather than for each block and sample domain combination. Distances will then apply the same for each sample domain.
Расстояние до пробы записывается в файл проб. Значение префикса поля для записываемого поля можно ввести при необходимости.
Сетка Гибкие домены
Сетка Гибкие домены содержит матрицу полей, в которые можно вводить значения, определяющие расстояние между пробами и каркасами доменов при определении того, к каким каркасам принадлежит каждая проба. Введённые значения обозначают максимальное расстояние от каркаса до пробы. Это расстояние учитывается, когда образец находится вне домена.
