Вращение геологической плоскости

Во вкладке Файл, в группе Изменить данные: Нажмите Калькулятор геологических плоскостей, чтобы ввести параметры вращения и рассчитать эквивалентные параметры в различных режимах ориентации.

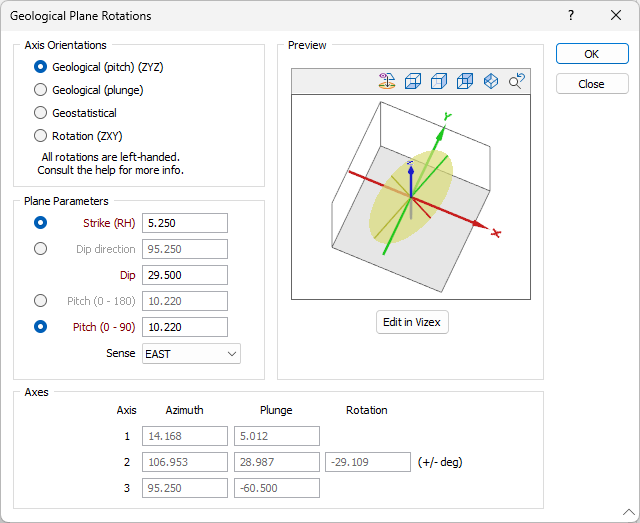

Диалоговое окно Вращения геологической плоскости используется для просмотра или редактирования параметров, используемых для задания ориентации геологической плоскости, которую можно применить к вашим вариограммам.

Кнопка Повороты геологической плоскости на вкладке Данные ввода формы Карта полувариограммы используется для просмотра или редактирования параметров, используемых для задания ориентации плоскости карты.

Ориентация оси

Вы можете выбрать режим ориентации оси: для использования геологической информации, такой как простирание, падение и направление падения, а также для использования геостатистической модели - результата моделирования полувариограмм.

Какую ориентацию осей необходимо использовать?

Наиболее подходящая ориентация осей зависит от доступных данных. В таблице ниже приведены обобщенные требования для каждого режима:

Доступные данные	Режим ориентации осей
Простирание и падение рудного тела, падение и направление структуры рудного тела.	Геологическая (склонение)
Простирание и падение рудного тела, азимут и погружение структуры рудного тела.	Геологическая (погружение)
Азимут и погружение трех перпендикулярных осей, полученных обычно при использовании полувариограмм.	Геостатистическая
Математическое вращение вокруг трех перпендикулярных осей, часто используется другими приложениями.	Поворот

Будьте внимательны, выбирая режим Ориентации осей, особенно Геостатистический режим. Например, развернув Ось 1 (изменив знак погружения и добавив 180° к азимуту), вы получите соответствующий результат по Осям 2 и 3.

Геологический (шаг)

Если вам известна ориентация вашего рудного тела по простиранию и по падению, и если вы провели погружение в пласте, вы можете использовать режим Геологическая (склонение), чтобы создать плоскость.

Чтобы задать параметры панели в режиме Геологическая (склонение):

Установите Ориентацию осей на опцию Геологическая (склонение).
Введите значения Простирания и Падения для данные тела, а также Склонение и Направление склонения .
Приложение автоматически рассчитает ориентации Осей с 1 по 3.

Геологический (погружение)

Если вам уже известны значения погружения и азимута склонения в пределах ваших данных, используйте режим Геологическая (погружение).

Чтобы использовать режим Геологическая (погружение):

Настройте Ориентацию осей на опцию Геологическая (погружение).
Введите значения Простирания и Падения данных, а также Азимут и Погружение линейной ориентировки как Оси 1.
Приложение подтвердит попадание Азимута в пределы плоскости данных, а затем рассчитает ориентации Осей 2 и 3. Если значение азимута неверно, будет выведено предупреждающее окно.

В режиме Геологическая основная ось плоскости (Ось 1) всегда параллельна линейной ориентировки, Ось 2 располагается под прямым углом к Оси 1 (внутри плоскости данных), а Ось 3 - под прямыми углами к Осям 1 и 2.

Геостатистический

Если вы смоделировали полувариограммы, и уже знаете азимут первой оси и погружение первой и второй оси, используйте Геостатистическую ориентацию осей для создания плоскости.

Настройте Ориентацию осей на опцию Геостатистическая.
Укажите Азимут и Погружение Оси 1, а также Погружение Оси 2.
Приложение подтвердит перпендикулярное расположение Осей 1 и 2, а затем рассчитает ориентацию Оси 3. Если Оси 1 и 2 не перпендикулярны, на экран будет выведено окно с предупреждением.

Вращение

Вращение (режим по умолчанию) обеспечивает простейший способ расчета вращения плоскости, при котором требуется ввести только значения погружения и азимута для Оси 1 и значение вращения для Оси 2. При нулевом значении погружения, вращение Оси 2 эквивалентно значению падения, несмотря на то, что последнее может быть положительным или отрицательным. Вращение не равно падению, если погружение не равно нулю.

Настройте Ориентацию осей на Вращение.
Введите значения Азимута и Погружения для Оси 1 и значения Вращения Оси 2.
Приложение рассчитает ориентацию Оси 3.

Терминология вращения, используемая выше, эквивалентна следующим вращениям в левую сторону, которые применяются в нижеуказанном порядке:

• Азимут Оси 1 = Вращение Z (между -360 и +360)

• Падение Оси 1 = Вращение X (между -90 и +90)

• Вращение Оси 2 = Вращение Y (между -90 и +90)

Для того чтобы понять направление вращения, представьте, что вы держите ось левой рукой, при этом большой палец направлен вдоль положительного направления. Направление, в котором будут поворачиваться остальные пальцы, обозначает положительное вращение.

Например - поворот вокруг Оси Z (так называемое вращение по азимуту). Представьте себе, что вы держите ось Z левой рукой, большой палец при этом указывает вверх (положительное направление Оси Z). Соответственно, остальные пальцы будут поворачиваться вправо. То есть положительное вращение в данном случае - это вращение вправо.

При вращении вокруг Оси X (так называемое вращение по падению) - большой палец направлен вправо, а остальные пальцы вращаются в направлении от вас вниз.

Вращение вокруг Оси Y чуть более запутано, но оно работает по тому же принципу. Вы держите свою левую руку так, как будто наносите куда-то удар мечом. Ваш большой палец направлен от вас, а остальные пальцы вращаются влево вниз.

Параметры плоскости

При выборе одной из Геологических моделей, введите параметры, определяющие ориентацию плоскости тела. Обозначения простирания и падения непостоянны, для их определения необходима третья составляющая - сторона простирания (вправо / влево). В данном случае предполагается, что сторона простирания - справа. При правостороннем простирании структура имеет уклон вправо вниз, если смотреть на неё вдоль направления простирания.

Для получения дополнительной информации по Простиранию, Падению и Направлению падения, Погружению и Склонению, пожалуйста, перейдите к теме Ориентация и геометрия .

Направление

Для режима Геологическая (склонение), задайте направление (Направление) плоскости тела. Приложение автоматически рассчитает точный азимут и погружение, которые ограничивают склонение в пределах плоскости. Информация будет отображена по Оси 1 в поле Оси.

При этом, если склонение менее 90°, возможно наличие двух азимутов. При отображении неверного азимута, выберите другое Направление.

Опция Направление будет отключена, если используется одна из ориентации осей (Геостатистическая или Вращение).

Оси

Фактор Оси 1

Для получения длины конечной оси необходимо расстояние от первой или главной оси эллипсоида умножить на Радиус. Фактор главной оси обычно является самым длинным измерение; в геологическом контексте это длина падения эллипсоида.

Азимут Оси 1

Азимут (в градусах) длинной оси эллипса поиска измеряется по часовой стрелке от Севера, от 0 до 360. В геологическом контексте он представляет собой тренд линейного объекта в пределах погруженного рудного тела, например, оси складки или основные структурные линии.

При использовании режима ориентации осей Геологическая приложение автоматически рассчитает азимут Оси 1. Вам необходимо задать значение азимута при использовании режимов Геостатистическая и Вращение. В режимах Вращение и Геостатистическая, допустимое значение находится в пределах -360 и +360.

Азимут Оси 1 соответствует простиранию, если падение равно нулю (см. ниже).

Падение Оси 1

Это нисходящий уклон главной оси эллипсоида относительно горизонтали (в градусах), от 0 до 90. В геологическом контексте - это падение структуры рудного тела.

При использовании режима ориентации осей Геологическая (склонение) приложение автоматически рассчитает падение Оси 1. Вам необходимо ввести данное значение при работе в остальных режимах. В режимах Вращение и Геостатистическая, допустимое значение падения находится в пределах -90 и +90.

Фактор Оси 2

Для получения конечной длины оси необходимо расстояние от второй оси эллипсоида умножить на Радиус. Фактор второй оси обычно находится между Фактором главной оси и Фактором третьей оси; в геологическом контексте, это длина падения рудного тела, но измеренная в плоскости тела, но не вертикально, а перпендикулярно главной Оси.

Азимут Оси 2

Азимут (в градусах) второй оси эллипсоида поиска измеряется по часовой стрелке от Севера, от 0 до 360. В режимах Вращение и Геостатистическая, допустимое значение находится в пределах -360 и +360.

Если вы используйте режим ориентации Геостатистический, вы должны ввести азимут Оси 2. Программа автоматически рассчитает его для всех остальных режимов.

Падение Оси 2

Падение второй оси - это расстояние от горизонтали, между 0 и 90°. В режиме Геостатистическая допустимое значение находится в пределах -90 и +90.

При использовании режима Геостатистическая, вам необходимо задать значение Падения Оси 2. Программа автоматически рассчитает его для всех остальных режимов.

Ось 2 не имеет прямого геологического эквивалента; тем не менее мы можем сравнить её с направлением падения в плоскости рудного тела, если падение равно нулю.

Вращение Оси 2

При использовании режима Вращение, задайте Вращение Оси 2, измеренное в градусах (-90 до +90), в плоскости рудного тела, перпендикулярно Оси 1. Знак характеризует направление относительно Оси 1: знак "+" означает направление против часовой стрелке, а знак "-" - направление по часовой стрелке.

Вращение Оси 2 соответствует падению, если падение Оси 1 равно нулю, но при этом данное значение может быть положительным или отрицательным. Вращение не соответствует падению Оси 1, если падение Оси 1 не равно нулю.

Фактор Оси 3

Длина третьей оси эллипса поиска всегда перпендикулярна второй и третьей осям. Это значение умножается на Радиус для получения конечной длины оси. Фактор третьей оси обычно самое короткое измерение; в геологическом контексте, это толщина эллипсоида поиска.

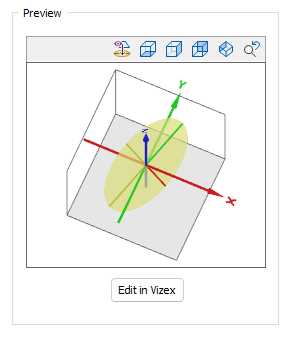

Предварительный просмотр

Настройки в окне Вращение геологической плоскости можно вращать и панорамировать в окне предварительного просмотра.

The preview can be rotated and panned interactively, or you can use the View buttons in the toolbar above the display to change perspective or align to the plane view as follows:

	Align the plane view with major and semi-major axes.
	View from above (T)
	View from the West (L)
	View from the South (Shift + L)
	View from South East Isometric position
	Move to the previous view

If you click the Edit in Vizex button, the Geological Plane Rotations form collapses and you can change the details for the rotation in Vizex. Press Esc to return to the form.

ОК

Нажмите ОК, чтобы установить ориентацию плоскости карты и вернуться к форме Карта полувариограммы. Вращение ваших вариограмм будет соответствующим образом обновлено.
