Параметры графика

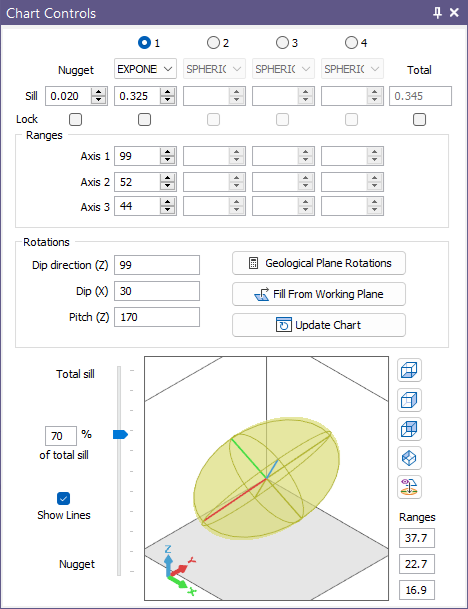

Когда вы запускаете Статистика | Функция Полувариограммы, если на панели инструментов Диаграмма выбрана кнопка Показать модель вариограммы, вы можете просматривать и редактировать параметры модели Три оси.
Все поля ответов имеют связанные с ними элементы управления вращением, которые обеспечивают быстрый способ настройки значений. Элементы управления настроены на увеличение значения приращения (переключение передачи) за 10 последовательных шагов в 10 раз. Поэтому с их помощью можно быстро выполнить как тонкую, так и грубую настройку.
Когда элемент управления вращением находится в фокусе, вы можете использовать колесико мыши для увеличения или уменьшения отображаемого значения.
3D-эллипсоид позволяет проверить теоретическую модель вариограммы так, чтобы направления осей и относительная анизотропия имели смысл с учетом геологии месторождения.
Количество компонентов
Можно задать количество компонентов и выбрать соответствующий тип модели и частичный порог.
Эффект самородка
Значение эффекта самородка - дисперсия на нулевом расстоянии. Он всегда меньше или равен порогу. Эффект самородка возрастает, потому что местные переменные различаются на очень коротком расстоянии (меньше чем интервал опробования).
Зафиксировать
При необходимости используйте флажки, чтобы зафиксировать пороги компонентов по нескольким осям (направлениям). Когда пороги заблокированы, вам остается только отрегулировать диапазоны. Блокировка порогов не только предотвращает изменение их значений, но и приводит пороги других направлений (в 3D-модели) в соответствие с тем направлением, которое активно при включении опции.
Другими словами, значения самородков всех трех моделей привязаны к значению текущей модели.
Диапазоны
Для вариограмм по трем осям задаются диапазоны. Диапазон - это расстояние, на котором перестает существовать идентифицируемая связь между парами образцов.
Вращения
Задайте направление падения, падение и склонение трех осей, используя следующие инструменты:
Вращение геологической плоскости
Нажмите эту кнопку, чтобы просмотреть или отредактировать параметры, используемые для задания ориентации геологической плоскости, и применить их к вашим вариограммам. Смотрите: Вращение геологической плоскости
Заполнение из рабочей плоскости
С помощью этой кнопки можно быстро установить ориентацию вариограмм в соответствии с текущей рабочей плоскостью Визекса (кнопка отключена, если рабочая плоскость не определена). См. Выровнять вид по рабочей плоскости
Общий порог
Форма эллипса будет меняться при разных гаммах из-за разных наклонов полувариограмм для каждой оси, и с помощью ползунка можно выбрать значение гаммы/изменить процент от общего порога. По умолчанию это 70% от значения общего порога.
Вращение модели вариограммы также можно изменить с помощью кнопок ортогональной и изометрической точек обзора справа от эллипсоида.
Обновить график
Нажмите кнопку Обновить график, чтобы обновить график вариограмм.
