Вывод солида

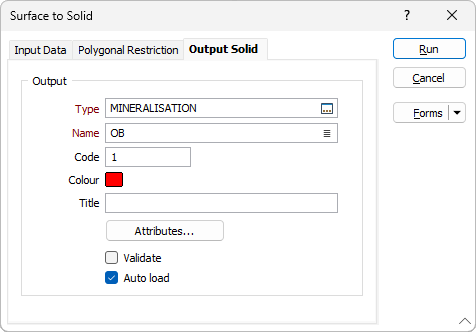

Во вкладке Вывод солида в диалоговом окне "Поверхность в солид" задайте тип и имя каркаса, который будет создан из вводных поверхностей.

Тип и Имя

Введите (дважды щелкните левой кнопкой мыши или воспользуйтесь кнопкой поиска, чтобы выбрать) Тип и Имя каркаса, который будет создан из исходных поверхностей.

Код

Задайте символьный код, который необходим, чтобы отличить этот каркас от других каркасов. Например, в качестве кода вы можете использовать код породы, который впоследствии можно применять в виде фильтра при оценке объемов, запасов и т.д.

Цвет и заголовок

Дважды щелкните левой кнопкой мыши (F3) и выберите Цвет, который будет применяться для отображения создаваемого каркаса, задайте его Заголовок.

Атрибуты

Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.

Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Проверить

При желании, вы можете активировать опцию Проверить, чтобы отобразить на экране диалоговое окно, в котором будут отражены результаты проверки процесса триангуляции. Для получения более подробной информации перейдите в тему Проверить каркас .

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
