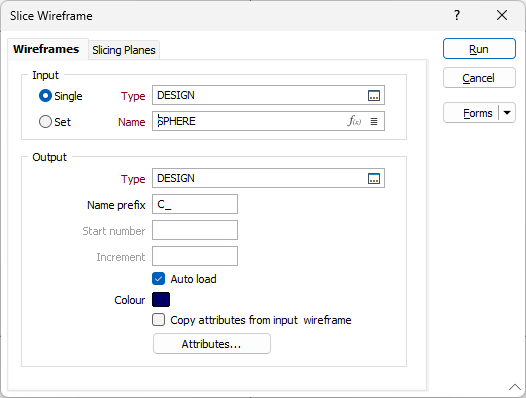

Срез
Данную функцию можно применять, например, для быстрого создания уступов открытого карьера.
Ввод
To process a single wireframe, select the Single option, select the Type of the wireframe, and then the Name of a wireframe of that type.
Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение
и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.
Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.
To process the wireframes in a predefined wireframe set, select the Set option.
Рекомендуется проверять каркасы перед их использованием в любом процессе.
Вывод
Тип
Выберите Тип каркаса вывода.
Префикс имени
Каждому срезу каркаса присваивается уникальный номер (01, 02 и т.д.). Если вы указываете Префикс имени, уникальный номер будет прикрепляться к префиксу каждого каркаса.
В случае если вы не указываете префикс, в его качестве будет использоваться атрибут Имени вводного каркаса.
Начальный номер и Приращение
Каждый каркас вывода будет иметь заданный вами Префикс имени с Начальным номером, к которому будет прибавлено указанное значение Приращения.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Настройка Отображение по умолчанию для автоматически загружаемых блочных моделей — Авто, при которой слои будут отображаться в виде 2D-срезов, когда Визекс находится в режиме обрезки.
Цвет
На свое усмотрение укажите Цвет по умолчанию для Каркаса на выводе.
Копировать атрибуты из вводных каркасов
Установите этот флажок, чтобы задать атрибуты каркаса на выходе с использованием атрибутов вводного каркаса.
Если вводный каркас представляет собой набор каркасов разных типов, функция копирует атрибуты каркаса и их значения из первого вводного каркаса.
Если вы активируете эту функцию, таблица Атрибуты будет отключена, и к каркасам на выводе будут добавляться только атрибуты и данные из вводного каркаса.
Атрибуты
Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.
Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
