Каркас из поверхностей
Для использования этой функции необходимо наличие одной или двух соответствующих поверхностей, которые должны быть заданы в диалоговом окне Поверхность в солид. Для того чтобы данная операция была произведена корректно, поверхности должны быть сгенерированы с использованием функции создания ЦМП, иметь одинаковые размеры и не пересекать друг друга. Проверка на пересечение этих двух плоскостей не производится.
Процесс создания каркасов из поверхности может занять довольно длительное время!
Поверхности

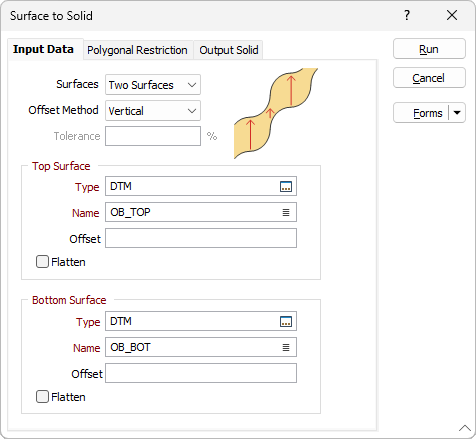

Используйте раскрывающийся список Поверхности, чтобы выбрать, следует ли использовать Одну поверхность или Две поверхности для создания солида.
Поле «Тип и имя» будет отключено, если выбрана Одна поверхность.
Метод смещения
Выберите Метод смещения, который будет использоваться при смещении двух поверхностей. Предварительный просмотр выбранного метода смещения отображается справа.
Толерантность
Укажите значение допуска в процентах от значения смещения. Это допуск, допустимый для смещения треугольников (которое может не соответствовать точному расстоянию из-за математического или геометрического расстояния). Допуск по умолчанию составляет 5% «погрешности» от указанного расстояния смещения.
Верхняя и Нижняя поверхности
Выберите каркасы, соответствующие нижней и верхней поверхности. Укажите (или дважды щелкните левой кнопкой мыши (F3) и выберите) Тип и Имя каркасов, которые вы хотите использовать.
В некоторых случаях верхняя и нижняя поверхности могут быть представлены одной и той же поверхностью.
Смещение по Z
(На свое усмотрение) Определите смещения по Z для верхней и нижней поверхностей. Смещения можно добавить к значениям Z всех точек триангуляции.
Сгладить
Выберите параметр Сгладить, чтобы применить сглаживание к выбранной верхней и/или нижней поверхности.
