Ограничение по полигонам

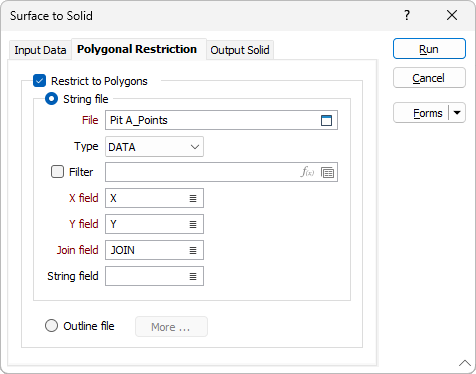

В диалоговом окне Поверхность в солид во вкладке Ограничение по полигонам выберите опцию Ограничить до полигонов, чтобы ограничить отображаемые данные, применив ограничения по полигонам (стрингам или контурам).
Точки, находящиеся снаружи области замыкания по полигонам, не будут использоваться при создании каркаса. В большинстве случаев применение ограничений по полигонам не требуется.
Если вы решили работать с Файлом стрингов, дважды щелкните левой кнопкой мыши (или нажмите на кнопку поиска) и выберите имя полей X и Y. Если ограничение определяется несколькими стрингами, дважды щелкните мышью, чтобы выбрать Поле соединения и (необязательно) Поле стрингов.
Если вы выбрали Файл контуров, у вас имеется возможность ограничить набор данных вывода теми записями, которые будут совпадать со значениями поля, выбранного вами с помощью опций Выбрать по и Идентификатор.
Файл стрингов
Поля Восточных, Северных и Z координат
Укажите имена полей, в которых будут храниться восточные, северные и Z координаты файла стрингов.
Поле соединения
В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.
Поле стрингов
В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).
Файл контуров
Если в качестве ограничения выбран Файл контуров, нажмите на кнопку Далее и откройте диалоговое окно Ограничения контурами.
