Сверка солидов
Инструмент Сверка солидов использует каркасы (солиды) для создания и сверки количеств выемки/недобора, насыпи/вывала и общих солидов между последовательностью солидов для представления различий между запланированным и добытым материалом.

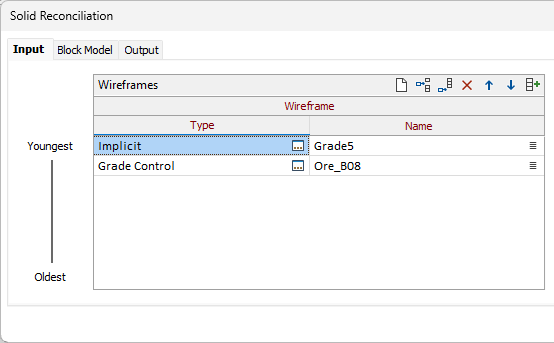

Каркасы
Используйте сетку Каркасы, чтобы выбрать входные каркасы, применяемые для создания выходных каркасов для сверки. Для каждого входа выберите Тип и Имя каркаса.
Примечание: Если имеется открытый входной солид, он будет автоматически закрыт. Однако для инструмента Сверка солидов рекомендуется предоставлять достоверные, закрытые каркасы.
Вы можете использовать опции на панели инструментов, чтобы Управлять строками в списке и добавлять другие схемы, перечисляя их от первой к последней.

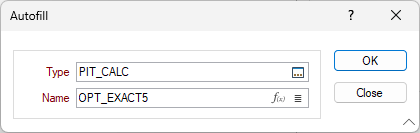

Если выбрать опцию Автозаполнение сетки, появится форма Автозаполнение, в которой можно выбрать тип и название каркаса для автоматического заполнения сетки каркасов. Вы также можете использовать кнопку Выбрать из Визекса или выражение для выбора необходимого имени каркаса.
Нажмите OK, чтобы автоматически заполнить сетку.
Вы можете использовать инструменты на панели инструментов для Управлять строками в списке. For each row you add to the Wireframes grid, you can enter a Wireframe Type and Name. You can also use the Pick from Vizex button (or select the context menu option where available) to collapse the form and interactively select the required Wireframe to insert and return to the form.

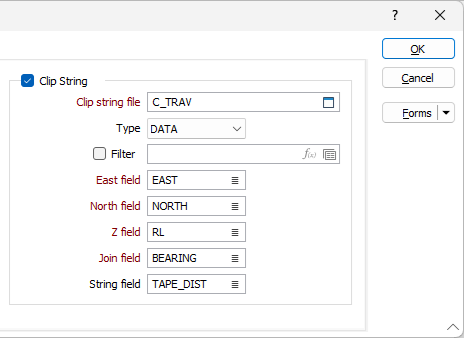

Обрезать стринг
Выберите опцию Обрезать стринг, чтобы указать и определить файл стринга с полигонами обрезки. Если вы укажете стринг, то перед обработкой опорный и целевой полигоны будут обрезаны ортогонально плоскости наилучшего соответствия.
Файл обрез. стринга
Выберите тип файла и дважды щелкните (F3), чтобы выбрать файл, содержащий стринги для обрезки. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.
При необходимости выберите фильтр или создайте его с помощью Редактор выражений.
Поля восточного и северного направления, а также поля Z
Укажите имена полей, в которых во входном файле хранятся координаты Easting, Northing и (необязательно) Z.
Поле соединения
Укажите имя поля, содержащего значения, которые определяют, будут ли точки данных соединены линией, т. е. в стринг. Если последовательные записи имеют одинаковое значение в этом поле и поле String не определено, то точки будут соединены линией. В случае если Поле стрингов определено, прежде чем объединить точки, убедитесь в том, что значения в каждом поле в последовательных записях одинаковы.
Поле стрингов
При желании можно указать имя поля, содержащего значения, определяющие, будут ли точки данных соединены линией.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
Наконец, нажмите кнопку Запустить, чтобы начать сравнение.
