Блочная модель

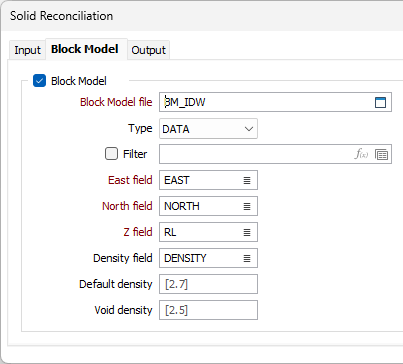

На вкладке Блочная модель формы «Сверка солидов» можно при желании выбрать блочную модель для сверки и настроить поля для агрегации.
Блочная модель
Выберите эту опцию, чтобы включить конфигурацию выбранного файла блочной модели для согласования. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.
При желании вы можете выбрать Фильтр для данных блочной модели или щелкнуть значок, чтобы открыть Редактор выражений и использовать выражение.
Поля Восточных, Северных и Z координат
Укажите имена полей координат Easting, Northing и Z во входном файле.
Поле плотности
Дважды щелкните, чтобы выбрать поле во входном файле, содержащее значения плотности.
Плотность по умолчанию
Примите значение по умолчанию [2,7] или введите значение плотности по умолчанию. Это значение будет использоваться, если для выбранного поля Плотность отсутствуют значения.
Плотность вмещающих пород
Примите значение по умолчанию [2,5] или введите плотность по умолчанию для пустых областей. Пустой интервал - это дополнительный объём между блочной моделью и каркасом. Как правило, каркас охватывает блочную модель, но часто между ними есть небольшие зазоры (эти зазоры и есть пустой интервал).

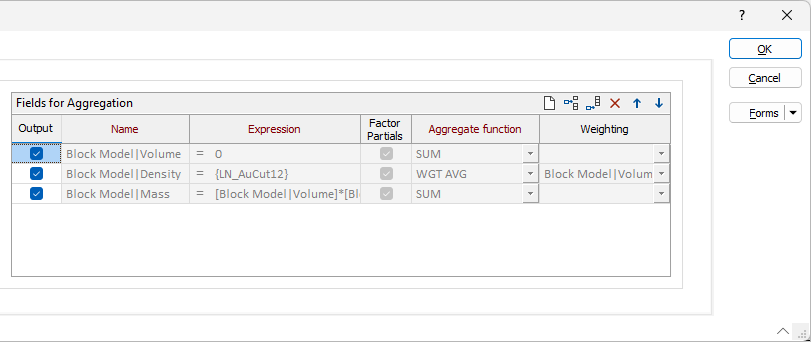

Поля для агрегации
Вывод
Установите флажок, чтобы добавить указанный атрибут к выходным данным. Если этот флажок не установлен, атрибут не сохраняется в выходных данных, однако его значение может быть включено в настройки выражения или взвешивания для последующего атрибута.
Имя
Имя атрибута каркаса, в который будут агрегированы значения выражения блока.
Выражение
Выражение, для которого необходимо агрегировать значения блоков. Выражение может быть определено одним полем блочной модели или ранее определенным атрибутом каркаса. Контекст выражения может включать поля блочной модели и атрибуты каркаса, определенные в предыдущей строке.
Частичные коэффициенты
Используйте этот флажок, чтобы определить, следует ли масштабировать значения выражений для блоков, не полностью содержащихся в каркасе.
Например, если флажок установлен и только 15% объема блока содержится в каркасе, значения выражения для этого блока будут масштабированы на 0,15.
По умолчанию флажок не установлен, что означает, что значения выражения блока не будут масштабироваться.
Агрегатная функция
Выберите функцию, которая будет использоваться для агрегирования значений выражений из составных блоков в атрибуты каркасов. WGT AVG используется по умолчанию для полей Real или Float. Для Символьных полей настройкой по умолчанию будет ПО ПРЕОБЛАДАЮЩЕМУ. Для выбора доступны статистические функции, такие как медиана, выборочная дисперсия, дисперсия генеральной совокупности, выборочное стандартное отклонение и коэффициент вариации.
Взвешивание
Эта опция включается или отключается в зависимости от того, какая указана агрегатная функция (выше).
Выберите поле блочной модели или ранее определенный атрибут каркаса, значения которого будут использоваться для взвешивания результата выражения. Если установлен флажок «Частичные коэффициенты», то для взвешивания будут использоваться масштабированные значения.
