Вывод
На вкладке Вывод формы Сравнение каркасов вы можете настроить параметры для создания каркасов выемки, недобора и/или общих каркасов.

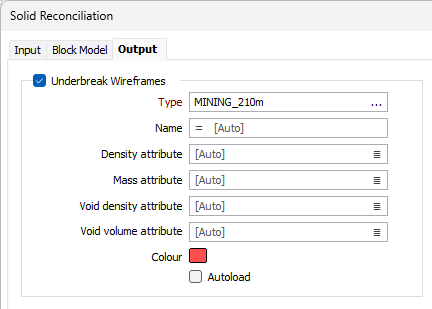

Каркасы выемки/недобора
Выберите опцию Каркасы выемки/недобора, чтобы выбрать и определить каркас, представляющий значение выемки/недобора для вводной информации. Выемка/недобор представляет собой солиды, которые должны быть удалены из ссылки для соответствия целевому значению, то есть запланированные, но не отработанные.
Тип
Используйте поле Тип, чтобы выбрать каркас для информации о выемке/недоборе. Вы можете выбрать имя из поля или оставить значение по умолчанию - Авто.
Атрибут плотности
Дважды щелкните, чтобы выбрать поле в каркасе выемки/недобора, которое содержит информацию о плотности.
Атрибут массы
Дважды щелкните, чтобы выбрать поле в каркасе выемки/недобора, которое содержит информацию о массе.
Атрибут плотности пустот
Дважды щелкните, чтобы выбрать поле в каркасе недобора, которое содержит информацию о плотности пустот.
Атрибут объема пустот
Дважды щелкните, чтобы выбрать поле в каркасе выемки/недобора, которое содержит информацию об объеме пустот.
Цвет
Дважды щелкните поле Цвет, чтобы выбрать цвет по умолчанию для отображения каркаса выемки/недобора.
Автозагрузка
Выберите этот параметр, если вы хотите, чтобы каркас выемки/недобора автоматически загружался в Визекс по завершении сверки.

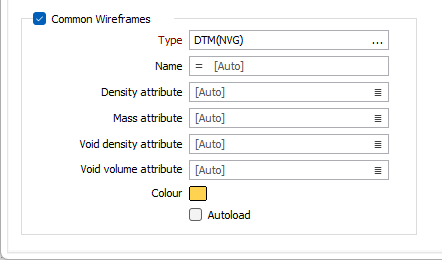

Общие каркасы
Выберите параметр Общие каркасы, чтобы выбрать и задать каркас, содержащий общую информацию для ввода. Общие солиды относятся к области, которая общая для эталона и цели, т.е. запланированное и добытое.
Тип
Используйте поле Тип, чтобы выбрать каркас для общих данных. Вы можете выбрать имя из поля или оставить значение по умолчанию — Авто.
Атрибут плотности
Дважды щелкните, чтобы выбрать поле в общем каркасе, которое содержит информацию о массе.
Атрибут массы
Дважды щелкните, чтобы выбрать поле в общем каркасе, которое содержит информацию о массе.
Атрибут плотности пустот
Дважды щелкните, чтобы выбрать поле в общем каркасе, которое содержит информацию о плотности пустот.
Атрибут объема пустот
Дважды щелкните, чтобы выбрать поле в общем каркасе, которое содержит информацию об объеме пустот.
Цвет
Дважды щелкните поле Цвет, чтобы выбрать цвет по умолчанию для отображения общего каркаса.
Автозагрузка
Выберите этот параметр, если вы хотите, чтобы общий каркас автоматически загружался в Визекс по завершении сверки.

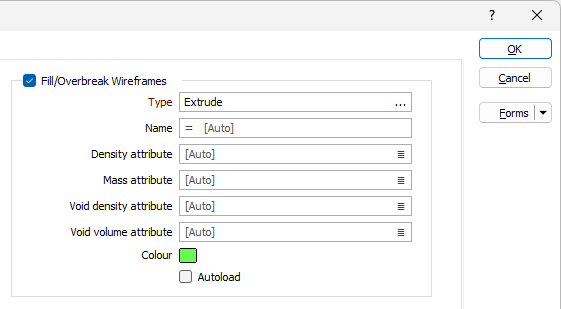

Каркасы насыпи/вывала
Выберите параметр Каркасы насыпи/вывала, чтобы выбрать и задать каркас, представляющий информацию о насыпи/вывале для сверки.
Информация о насыпи/вывале представляет собой солиды, которые необходимо добавить к эталону, чтобы соответствовать целевому объему, т.е. запланированный, но не отработанный.
Тип
Используйте поле Тип, чтобы выбрать каркас для информации о насыпи/вывале. Вы можете ввести имя или выражение в поле, либо оставить значение по умолчанию Auto.
Атрибут плотности
Дважды щелкните, чтобы выбрать поле в каркасе насыпи/вывала, которое содержит информацию о плотности.
Атрибут массы
Дважды щелкните, чтобы выбрать поле в каркасе насыпи/вывала, которое содержит информацию о массе.
Атрибут плотности пустот
Дважды щелкните, чтобы выбрать поле в каркасе насыпи/вывала, которое содержит информацию о плотности пустот.
Атрибут объема пустот
Дважды щелкните, чтобы выбрать поле в каркасе насыпи/вывала, которое содержит информацию об объеме пустот.
Цвет
Дважды щелкните поле Цвет, чтобы выбрать цвет по умолчанию для отображения каркаса насыпи/вывала.
Автозагрузка
Выберите этот параметр, если вы хотите, чтобы каркас насыпи/вывала автоматически загружался в Визекс по завершении сверки.

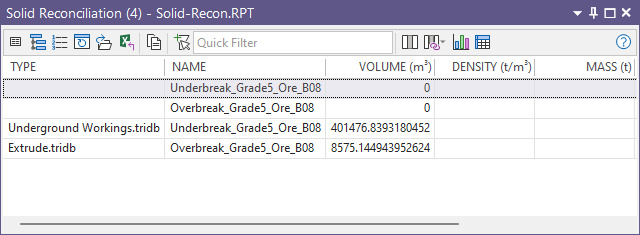

Отчет
Дважды щелкните (F3) по полю Файл отчета, чтобы указать имя и местоположение для отчета о сверке.
Отчет будет включать информацию о объемах, плотностях, массе и доступных атрибутах во всех солидках.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
В завершение, нажмите на кнопку Запустить и запустите процесс.
