Во вкладке Каркас, в группе Проверить нажмите на Проверить каркас, чтобы проверить каркас в Визексе.

В меню представлены опции:

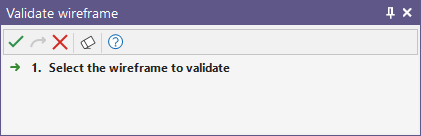

Если каркас не выбран в Визексе, на экране появится командное окно с просьбой его выбрать:

Мы рекомендуем вам производить проверку каркасов по мере их создания, особенно, если у вас возникают сложности со стрингами. При проведении проверки вам необходимо учитывать следующие моменты:

• Все поверхности замкнуты.
• При работе с незамкнутыми поверхностями, такими как разломы, необходимо помнить, что в них нет пересекающихся треугольников.

Проверить самопересечение

Если выбран данный вид проверки, функция будет проверять каркасы на пересекающиеся треугольники. Цвет подсветки, который указывается в качестве одной из ваших опций Визекса, будет использоваться для отображения самопересекающихся треугольников.

Проверить закрытие

Если выбран данный вид проверки, функция проверит, является ли поверхность замкнутой. Если вам не нужно выполнять проверку на закрытие, например при работе с разломом, активируйте только одну опцию Проверить самопересечение. Цвет подсветки, который указывается в качестве одной из ваших опций Визекса, будет использоваться для отображения незамкнутой поверхности.

При обнаружении во время проверки открытых поверхностей или пересекающихся треугольников, будут созданы стринги проверки. Если эти стринги совпадают с исходными стрингами, тогда при редактировании им будет отдан приоритет.

Возможность использовать как стринги проверки, так и исходные стринги упрощает процесс корректировки каркаса.

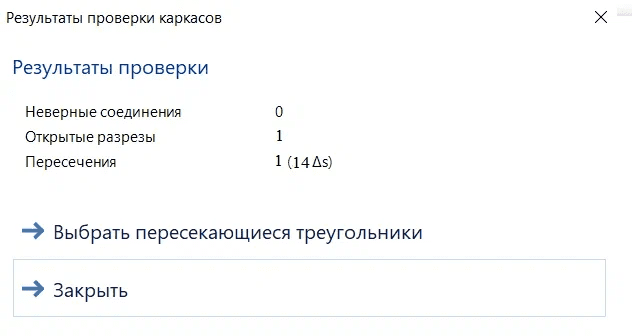

Ознакомьтесь с результатами проверки, после чего нажмите на кнопку OK , чтобы закрыть окно Результаты проверки каркасов. Цвета, которые вы выбрали для каркасного моделирования, будут использоваться для выделения проблемных областей триангуляции.

В отчет будут занесены результаты по следующим пунктам:

• Неверные соединения. При обнаружении подобных соединений процесс проверки останавливается.
• Открытые разрезы. Они не всегда являются ошибкой.

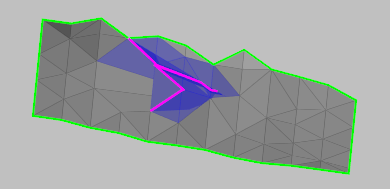

• Пересечения. Их необходимо исправить. Каркас не должен содержать пересекающиеся треугольники. Нажмите на опцию в командном поле, чтобы выбрать все пересекающиеся треугольники в каркасе для корректировки.
• Вырожденные треугольники. Это треугольники с очень маленькими ребрами (1.0e-6). Когда ребро настолько маленькое, ошибки двойной точности могут привести к резким изменениям граней, рассчитанных нормально, что, в свою очередь, вызовет несоответствия в других вычислениях, таких как объем.

Ненужные точки и треугольники удаляются автоматически, что является составной частью операции Очистить (форма).

1. Во вкладке Каркас, в группе Отчет используйте опцию Проверка, чтобы проверить каркасы в наборе каркасов или проверить одиночный каркас.

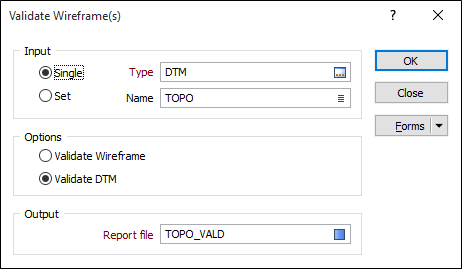

2. В диалоговом окне Проверить каркас(ы) выберите опцию Ввод.

Вы можете выбрать один каркас указанного типа и имени, либо выбрать имя набора каркасов.

3. Выберите Опцию проверки:

Чтобы проверить, является ли поверхность верной ЦМП, используйте опцию Проверка ЦМП.

4. Введите (или с помощью кнопки поиска укажите) имя Файла отчета, а затем нажмите на кнопку ОК, чтобы начать проверку.

Чтобы проверить каркас в окне Управление каркасами:

1. Во вкладке Каркас, в группе Управлять, нажмите на Управлять каркасами (или нажмите на CTRL + W), чтобы просматривать и управлять каркасами проекта в Менеджере каркасов.
2. Щелкните по кнопке Проверить, и примените эту функцию к каркасу, выбранному в таблице.

Кроме этого, вы можете щелкнуть правой кнопкой мыши по имени каркаса и выбрать опцию Проверить из контекстного меню.

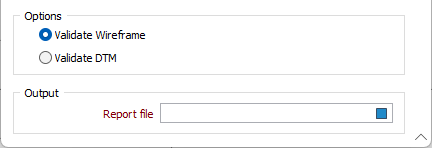

3. В диалоговом окне Проверить каркас(ы) выберите Опцию проверки:



Чтобы проверить, является ли поверхность верной ЦМП, используйте опцию Проверка ЦМП.

4. Введите (или с помощью кнопки поиска укажите) имя Файла отчета, а затем нажмите на кнопку ОК, чтобы начать проверку.
