Каркасное моделирование (Проверка)

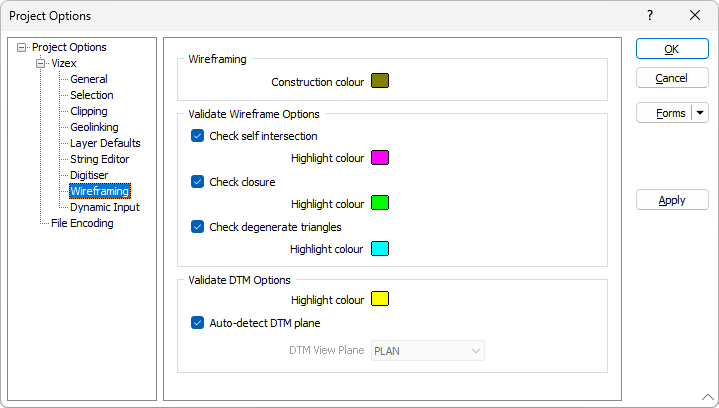

Во вкладке Каркасное моделирование в форме Опции проекта | Визекс, задайте следующие опции каркасного моделирования:
Цвет построения
Выберите Цвет, который будет применяться к граням каркасов при их редактировании.
Опции проверки каркасов
Проверить самопересечение
Если выбран данный вид проверки, функция будет проверять каркасы на пересекающиеся треугольники. Дважды щелкните, чтобы выбрать цвет выделения, который будет использоваться для выделения самопересекающихся треугольников.
Проверить закрытие
Если выбран этот вариант проверки, функция Проверить проверит, что каждая поверхность закрыта. Если вам не нужно выполнять проверку на закрытие, например при работе с разломом, активируйте только одну опцию Проверить самопересечение. Дважды щелкните, чтобы выбрать цвет выделения, который будет использоваться для выделения незамкнутой поверхности.
Проверьте вырожденные треугольники
Если выбран этот параметр проверки, функция Проверить будет проверять треугольники с очень маленькими краями (1,0e-6). Когда ребро настолько маленькое, ошибки двойной точности могут привести к резким изменениям в гранях, рассчитанных по нормали, что, в свою очередь, приведет к несогласованности в других вычислениях, таких как объем. Дважды щелкните, чтобы выбрать цвет выделения, который будет использоваться для выделения вырожденных треугольников.
Опции проверки ЦМП
Автоматическое обнаружение плоскости ЦМП
Если эта опция активна, то проверка осуществляется для того, чтобы удостовериться в том, что грани треугольников ЦМП находятся приблизительно в одном направлении. Выберите опцию Плоскость отображения ЦМП, которая будет использоваться для проверки. Все треугольники, которые не проходят проверку ЦМП, выделяются цветом, указанным в поле Цвет выделения.
