Гео-связь

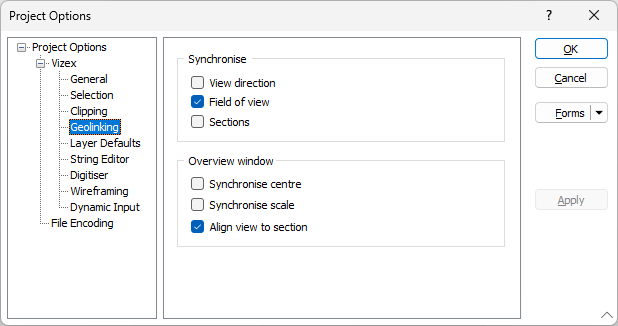

Во вкладке Гео-связь в диалоговом коне Опции Визекса выберите опции геосвязи окон (опция меню Окна Визекса | Гео-связь окон вовкладке Визекс, в группе Окна).
По умолчанию, гео-связь синхронизирует только центры окон, но не их протяжения, поэтому, никаких изменений не будет происходить при приближении или вращении объектов. При желании вы можете установить расширенные опции гео-связи.
The same options are available on вкладке Визекс, в группе Окна, when you select Vizex Windows | Geolink Windows....
Если опции не выбраны, то окна синхронизируются лишь по направлению просмотра.
Синхронизировать
- Направление просмотра: синхронизирует направление камеры при просмотре во всех гео-связанных окнах.
- Поле обзора: синхронизировать угол поля обзора (по умолчанию 45,0) во всех связанных окнах.
- Разрезы: выводит окно разреза и параметры ограничения во всех гео-связанных окнах.
Окно общего обзора
- Synchronise centre: when an overview window is included in a linked window, choose whether to synchronise the centre position of the active view.
- Synchronise scale:when an overview window is included in a linked window, choose whether to synchronise the scale of the active view.
- Выровнять вид по разрезу: Выровнять вид по активному разрезу.
These options are also available from the Vizex menu under Vizex Windows | Overview Windows:
Ниже описаны основные примеры работы:
| Сценарий | Направление просмотра | Масштабирование и центрирование | Разрезы | Применить Синхронизацию | Выровнять вид |
|---|---|---|---|---|---|
| Два окна в плане (например, снимок с воздуха и геофизика): | - |
|
- | - | - |
| Разрезы (например, интерпретация разрезов): | - |
|
- | - | - |
| Разрезы с ограниченным окном в плане: | - |
|
|
- |
|
| 3D вид без ограничений: |
|
|
- | - | - |
| 3D вид с ограничениями: |
|
|
|
- |
|
Если два или более окна связаны друг с другом, они будут синхронизированы даже при создании нового разреза, изменения масштаба, перехода к следующему или предыдущему разрезу и т.д. Уровень синхронизации зависит от выбранных вами опций.
Примечание: при перезагрузке сохраненного сеанса Визекса, содержащего гео-связанные окна, применяются текущие общие настройки гео-связи. Любые настройки, которые действовали во время сохранения сеанса, игнорируются.
