Во вкладке Каркас, в группе Проверить, или вкладке Сетка / ЦМП, в группе Инструменты ЦМП, нажмите на Проверить ЦМП, запустите Проверку каркаса и удостоверьтесь в том, что каждая выбранная поверхность является верной ЦМП.

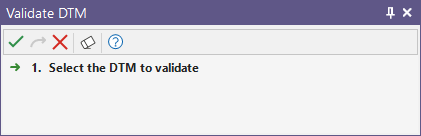

Если вы не выбрали ЦМП в Визексе, на экране появится служебное окно, в котором вам будет предложено её выбрать.

Проверить самопересечение

Если выбран данный вид проверки, функция будет проверять каркасы на пересекающиеся треугольники. Цвет подсветки, который указывается в качестве одной из ваших опций Визекса, будет использоваться для отображения самопересекающихся треугольников.

Проверить закрытие

Если выбран данный вид проверки, функция проверит, является ли поверхность замкнутой. Если вам не нужно выполнять проверку на закрытие, например при работе с разломом, активируйте только одну опцию Проверить самопересечение. Цвет подсветки, который указывается в качестве одной из ваших опций Визекса, будет использоваться для отображения незамкнутой поверхности.

При обнаружении во время проверки открытых поверхностей или пересекающихся треугольников, будут созданы стринги проверки. Если эти стринги совпадают с исходными стрингами, тогда при редактировании им будет отдан приоритет.

Возможность использовать как стринги проверки, так и исходные стринги упрощает процесс корректировки каркаса.

Автоматическое обнаружение плоскости ЦМП

Если эта опция активна, проверка осуществляется для того, чтобы удостовериться в том, что грани треугольников ЦМП находятся приблизительно в одном направлении. Примите по умолчанию или настройте Плоскость отображения ЦМП, которая будет использоваться для проверки.

ОК

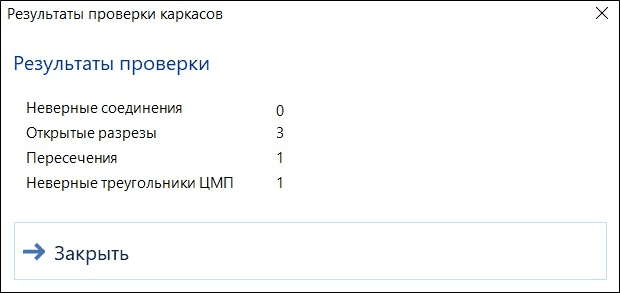

Ознакомьтесь с результатами проверки, после чего нажмите на кнопку OK, чтобы закрыть окно Результаты проверки каркасов. Цвета, которые вы выбрали для каркасного моделирования, будут использоваться для выделения проблемных областей триангуляции.

В отчет будут занесены результаты по следующим пунктам:

• Неверные соединения. При обнаружении подобных соединений процесс проверки останавливается.
• Открытые разрезы. Они не всегда являются ошибкой.
• Пересечения. Их необходимо исправить. Каркас не должен содержать пересекающиеся треугольники. Нажмите на опцию в командном поле, чтобы выбрать все пересекающиеся треугольники в каркасе для корректировки.
• Вырожденные треугольники. Это треугольники с очень маленькими ребрами (1.0e-6). Когда ребро настолько маленькое, ошибки двойной точности могут привести к резким изменениям граней, рассчитанных нормально, что, в свою очередь, вызовет несоответствия в других вычислениях, таких как объем.



• Все треугольники, которые не прошли проверку ЦМП.

Ненужные точки и треугольники удаляются автоматически, что является составной частью операции Очистить (форма).

Вы можете включать/отключать опции Проверки во вкладке Каркасное моделирование в форме Опции проекта | Визекс.

Если вы используете проверку ЦМП в окне Управление каркасами (см. ниже), вы также можете проверить, является ли поверхность верной ЦМП.

1. Во вкладке Каркас, в группе Отчет используйте опцию Проверка, чтобы проверить каркасы в наборе каркасов или проверить одиночный каркас.



2. В диалоговом окне Проверить каркас(ы) выберите опцию Ввод.

Вы можете выбрать один каркас указанного типа и имени, либо выбрать имя набора каркасов.

3. Выберите Опцию проверки:

Чтобы проверить, является ли поверхность верной ЦМП, используйте опцию Проверка ЦМП.

4. Введите (или с помощью кнопки поиска укажите) имя Файла отчета, а затем нажмите на кнопку ОК, чтобы начать проверку.

Чтобы проверить каркас в окне Управление каркасами:

1. Во вкладке Каркас, в группе Управлять, нажмите на Управлять каркасами (или нажмите на CTRL + W), чтобы просматривать и управлять каркасами проекта в Менеджере каркасов.
2. Щелкните по кнопке Проверить, и примените эту функцию к каркасу, выбранному в таблице.

Кроме этого, вы можете щелкнуть правой кнопкой мыши по имени каркаса и выбрать опцию Проверить из контекстного меню.

3. В диалоговом окне Проверить каркас(ы) выберите Опцию проверки:



Чтобы проверить, является ли поверхность верной ЦМП, используйте опцию Проверка ЦМП.

4. Введите (или с помощью кнопки поиска укажите) имя Файла отчета, а затем нажмите на кнопку ОК, чтобы начать проверку.
