Очистить (форма)

On Вкладка Каркас, в группе Очистка, select Clean ( form) to clean and repair an Input wireframe or wireframe set (by removing unnecessary points and triangles). Привязка точек производится автоматически и является частью процесса.

Очисткой каркаса вы улучшите работу и точность всех функций, которые используют его в своих вычислениях в качестве исходного каркаса.

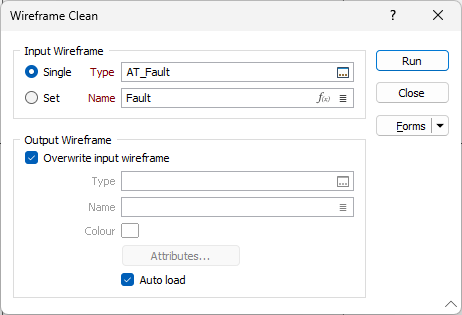

В диалоговом окне Очистка каркасов вы можете Перезаписать вводный каркас или сохранить очищенный каркас как Конечный каркас.

Вы также можете очистить один или несколько каркасов, выбранных в Визексе. On Вкладка Каркас, в группе Очистка, click Clean (Interactive).

Если вам нужна дополнительная информация об опциях очистки и восстановления, перейдите к теме: Восстановление

Ввод

Чтобы выбрать каркас с одним входом, выберите опцию и выберите тип каркаса. Вы можете выбрать имя для каркаса или щелкнуть значок выражения, чтобы открыть Редактор выражений и использовать выражение.

Чтобы использовать набор каркасов, выберите опцию и выберите набор каркасов в поле Имя. Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.

Примечание: Можно использовать специальные и обычные наборы каркасов, но наборы, содержащие более одного типа, не поддерживаются.

Выберите опцию Переписать входной каркас, если хотите, чтобы результат процесса был применен к входному каркасу/ам.

Если для набора каркасов выбран параметр Перезаписать входной каркас, все входные каркасы будут перезаписаны их очищенными аналогами. Если опция не выбрана, выходное имя отключается и для выходного типа создаются новые каркасы с тем же именем, что и у их входных данных.

Если для одиночного каркаса не выбран параметр Перезаписать входной каркас, будет создан очищенный выходной каркас, а входной каркас не будет перезаписан.

Если параметр не выбран для одиночного каркаса и указан специальный набор, в выходном типе создаются новые каркасы. Имена для них указываются в выходном поле Имя, за которым следует подчеркивание «_» и имя входного каркаса, из которого они получены.

Вывод

Тип и Имя

Укажите тип и имя выходного каркаса.

Цвет

Выберите Цвет по умолчанию для каркаса на выводе.

Атрибуты

Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.

Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Настройка Отображение по умолчанию для автоматически загружаемых блочных моделей — Авто, при которой слои будут отображаться в виде 2D-срезов, когда Визекс находится в режиме обрезки.
