Привязать

Во Вкладка Каркас, в группе Очистка, воспользуйтесь инструментом Привязка, чтобы произвести Привязку по одному или нескольким выбранным каркасам. Данный процесс удалит все несоответствия между смежными треугольниками. Местоположение каркаса не меняется.

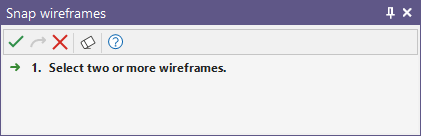

В случае если каркасы не выбраны, на экране появится командное окно с просьбой их выбрать. Укажите каркасы, которые вы хотите привязать, и нажмите на кнопку Подтвердить выбор (или щелкните правой кнопкой). Обратите внимание на то, что вы не можете загрузить каркас или редактировать другие объекты, если данный процесс активен.

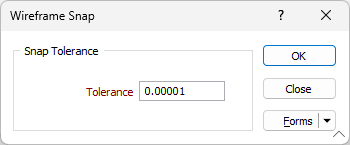

Укажите Допуск привязки. Значения допуска большие, чем минимальное расстояние между точками каркаса или промежуток естественного разграничения Вводных каркасов, могут привести к нежелательным результатам. По умолчанию это значение равно 0,00001.

В заключение, нажмите на кнопку ОК и запустите процесс обработки каркасов, которые вы выбрали.
