Привязать (форма)

Во вкладке Каркас, в группе Редактирование, выберите Привязать (форма) для того, чтобы выполнить операцию Привязки по одному или нескольким вводным каркасам. Данный процесс удалит все несоответствия между смежными треугольниками.

Ввод/Вывод

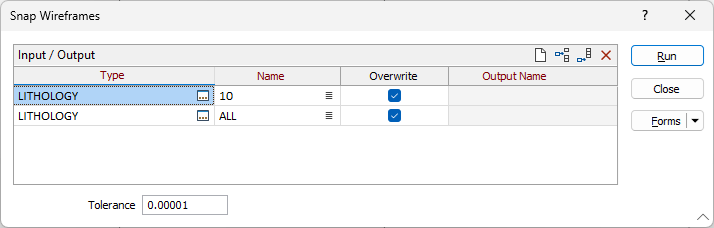

Используйте таблицу Ввод/Вывод в диалоговом окне Привязка каркасов, чтобы выбрать каркасы, которые вы хотите обработать:

В каждой строке таблицы Ввод/Вывод вы можете:

• Дважды щелкнуть левой кнопкой мыши (или использовать кнопку поиска), чтобы выбрать Тип вводного каркаса.
• Дважды щелкнуть левой кнопкой мыши (или использовать кнопку поиска), чтобы выбрать Имя вводного каркаса.
• Вы можете активировать опцию Перезаписать, чтобы перезаписать вводные каркасы или дважды щелкнуть левой кнопкой мыши (либо использовать кнопку поиска), чтобы выбрать Имя нового каркаса вывода.

Мы рекомендуем вам, прежде всего, записать результаты операции Привязка в новый каркас вывода. Если результаты вас удовлетворяют, вы можете перезаписать вводные каркасы.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Допуск

Укажите Допуск привязки. Значения допуска большие, чем минимальное расстояние между точками каркаса или промежуток естественного разграничения Вводных каркасов, могут привести к нежелательным результатам. По умолчанию это значение равно 0,00001.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В заключение, нажмите на кнопку Запустить, чтобы обработать каркасы, которые вы указали в таблице.
