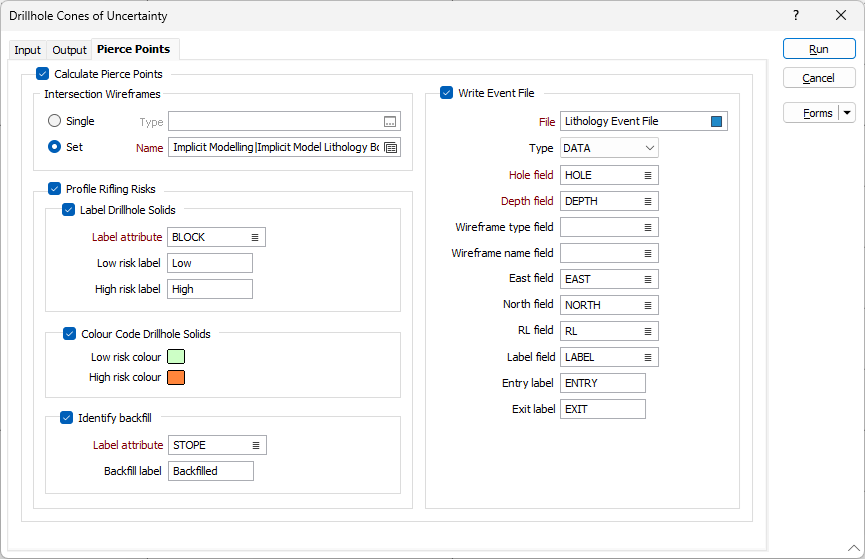

Точки пересечения

Во вкладке Точки пересечения, в форме Конусы неопределенности скважин, вы можете указать каркас(ы), который будет оцениваться на предмет пересечения со скважинами. После этого вы можете дополнительно создать файл событий, сообщающий о точках пересечений.

Во вкладке также представлены настройки для дополнительной пометки конусов согласно зонам риска.

Рассчитать точки пересечения

Во вкладке Точки пересечения, в форме Конусы неопределенности скважин, установите этот флажок, чтобы активировать опции во вкладке Точки пересечения.

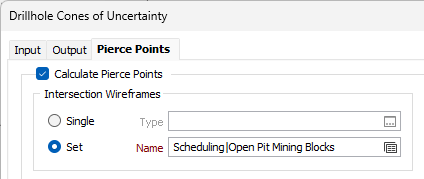

Каркасы пересечений

Для обработки отдельного каркаса выберите опцию Один, после чего задайте Тип каркаса, а затем Имя каркаса данного типа.

Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.

Чтобы обработать каркасы в предопределенном наборе каркасов, используйте опцию Набор.

Рекомендуется проверять каркасы перед их использованием в любом процессе.

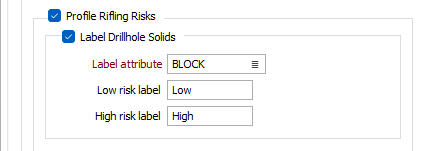

Отметить зоны риска

Отметка зон риска помогает увидеть риски, вызванные наклонными скважинами, которые пересекают либо заполненные, либо незаполненные подземные выработки.

Логика классификации рисков

• Если конус неопределенности скважины дважды пересекает заполненный солид, это указывает на то, что скважина пересекает солид таким образом, что снижает общий риск: существует меньший риск того, что взрыв на более низком уровне может вызвать повлиять на скважину. В таких случаях конусы будут отнесены к категории «низкого уровня риска».

• Если конус неопределенности скважины пересекает незаполненный солид дважды (например, незаполненную выемочную единицу или проходческую выработку), тогда риск становится высоким. В таких случаях конусы будут отнесены к категории «высокого риска».

• Если скважина пересекает незаполненный солид один раз, это «низкий риск».

Выберите опцию Отметить зоны риска, чтобы активировать группу настроек Помечать солиды скважин.

Опция Помечать солиды скважин позволяет вам определить метки для разного уровня риска пересечения точек - Низкого и Высокого.

Задайте имя атрибута или дважды щелкните по полю Атрибут метки, чтобы выбрать атрибут, которому будет присвоены метки высокого или низкого риска. Если вы вводите имя атрибута, создается атрибут с этим именем.

Введите значения метки низкого риска и метки высокого риска.

Закодировать цветом солиды скважин

Если вы выбираете опцию Закодировать цветом солиды скважин, вы можете задать цветовую кодировку для низкого и высокого риска.

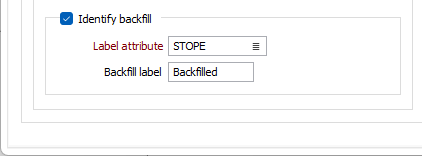

Определить обратную закладку

Флажок Определить обратную закладку следует установить, если вам необходимо определить закладку в пределах каркаса точек пересечения. Если функция неактивна, предполагается, что исходные каркасы содержат пустоты.

Задайте имя атрибута или дважды щелкните мышкой в поле Атрибут метки, чтобы выбрать соответствующий атрибут для метки обратной закладки. Если вы вводите имя атрибута, создается атрибут с этим именем.

Укажите Метку обратной закладки.

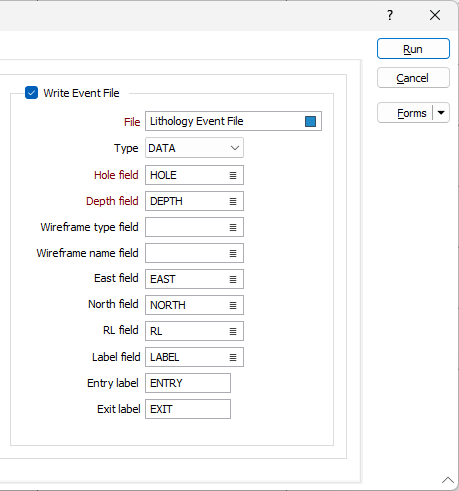

Записать файл событий

Флажок Записать файл событий позволяет записать значений событий для точек пересечения.

Используйте поле Файл, чтобы выбрать файл интервалов. Вы можете задать Тип файла в раскрывающемся списке.

Дважды щелкните по Полю скважин чтобы выбрать в файле поле, представляющее скважину.

Укажите Поле глубины, которое будет использоваться для указания глубины вдоль скважины каждой точки пересечения.

Вы можете задать тип каркаса и имя каркаса.

Поля Восточных, Северных и RL координат используются для того, чтобы задать имена полей, в которых будут храниться координаты каждой точки пересечения.

Дважды щелкните по Полю метки, чтобы выбрать в файле поле, представляющее метку точек пересечения.

Введите соответствующие значения меток для точек пересечения на входе и выходе.

Определение глубины пересечения

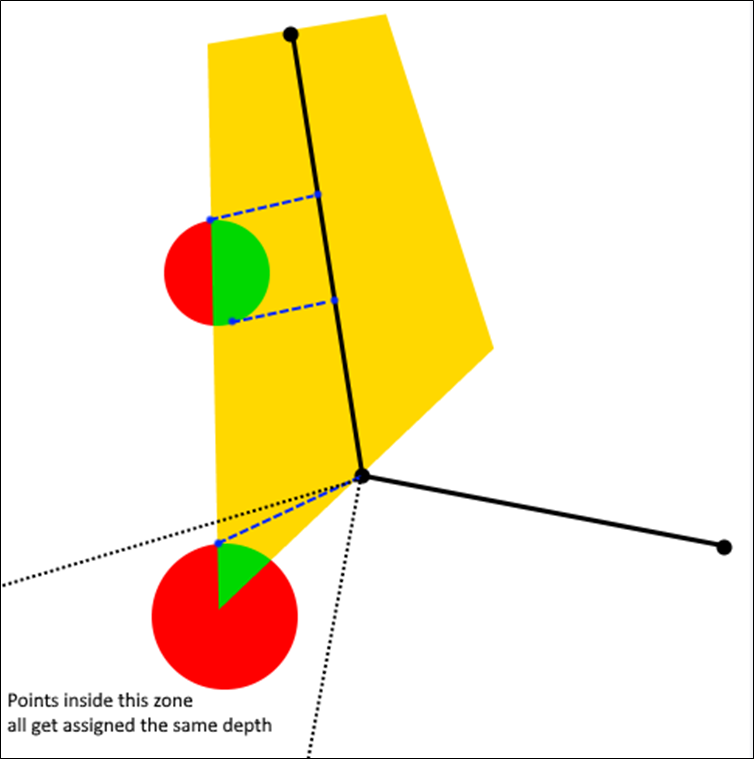

На изображении ниже желтая фигура представляет собой конус, образованный вокруг траектории скважины (сплошные черные отрезки). Круглые фигуры представляют вводные солиды, которые оцениваются на предмет пересечения. Чтобы определить глубину пересечения, функция находит ближайшие точки на линии траектории к заданной вершине пересечения и интерполирует глубину между началом и концом отрезка. Самая высокая глубина будет считаться точкой входа, а самая низкая - точкой выхода.

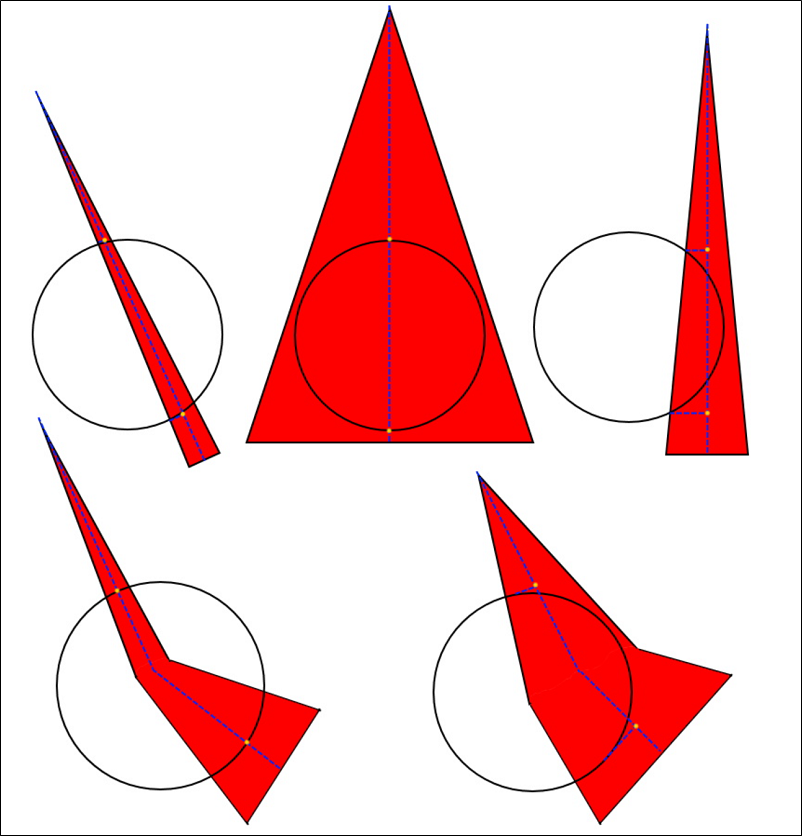

Ниже показано, как инструмент определяет точки пересечения конуса и каркасов.
