Сравнить каркасы

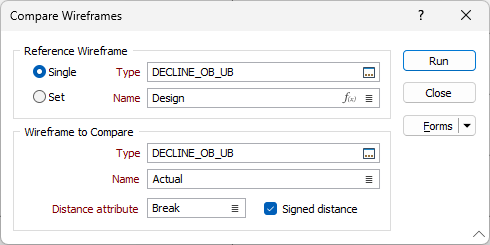

Во вкладке Каркас, в группе Вычисления: Нажмите Расстояние | Между каркасами, чтобы рассчитать расстояние между точками одного каркаса и поверхностями и/или солидами в указанном каркасе или наборе каркасов.

Эту опцию удобно использовать для того, чтобы выявить перебор и недобор породы в фактических и проектных выработках.

Опорный каркас

Чтобы обработать один каркас, выберите параметр Один, выберите Тип каркаса, а затем Имя каркаса этого типа.

Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.

Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.

Чтобы обработать каркасы в заранее определенном наборе каркасов, выберите опцию Набор.

Рекомендуется проверять каркасы перед их использованием в любом процессе.

Каркас для сравнения

Укажите Тип каркаса и затем введите (или двойным щелчком левой кнопки мыши выберите) Имя каркаса, который будет сравниваться с опорным.

Атрибут расстояния

Нажмите на кнопку поиска, либо дважды щелкните мышкой, чтобы выбрать атрибут, в который будет записано смещение для каждой вершины. Внесённые в атрибут значения подписываются, чтобы указать, куда попадает вершина - в пределы или за пределы каркаса сравнения.

Подписанное расстояние

Установите этот флажок, чтобы записать расстояния от точек до сравниваемой триангуляции в виде подписанных расстояний, чтобы указать, находятся ли эти точки внутри/под (-) или снаружи/над (+) триангуляциями.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В завершение, нажмите на кнопку Запустить, чтобы начать сравнение.
