Толщина каркаса
Толщина любого каркаса может быть рассчитана и сохранена для каждой вершины, что позволяет раскрашивать каркасы по толщине. Толщину можно рассчитать относительно локальной плоскости, глобальной (наилучшего соответствия) плоскости или плоскости, определенной пользователем.
Каркас

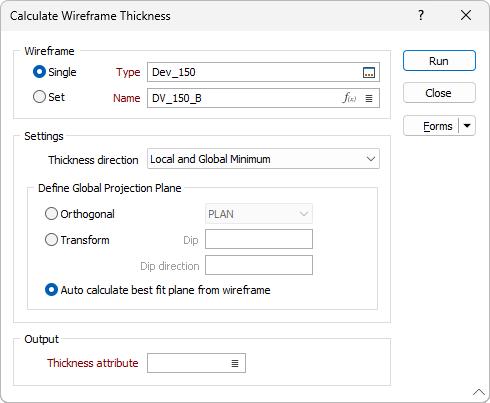

Выберите каркас или набор каркасов, для которого вы хотите рассчитать толщину.
Чтобы обработать один каркас, выберите параметр Один, выберите Тип каркаса, а затем Имя каркаса этого типа.
Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение
и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.
Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.
Чтобы обработать каркасы в заранее определенном наборе каркасов, выберите опцию Набор.
Рекомендуется проверять каркасы перед их использованием в любом процессе.
Примечание: Незамкнутые каркасные модели могут привести к неопределенным результатам. Например, поверхности должны иметь нулевую толщину во всех точках, но изогнутые или волнистые поверхности могут давать неожиданные значения.
Настройки
Направление толщины
Используйте раскрывающийся список, чтобы выбрать, будет ли толщина рассчитываться относительно Локальной плоскости, Глобальной (наилучшего соответствия) плоскости или обеих.
Определите глобальную плоскость проекции
Выберите, будет ли глобальная плоскость проекции определяться выбранным ортогональным видом или значениями преобразования.
-
Если вы выбрали «Ортогональный», в раскрывающемся списке выберите вид: «План», «Вид на север» или «Вид на запад».
-
Если вы выбрали «Преобразование», введите значения «Наклон» и «Направление», используемые для определения глобальной плоскости проекции.
Выберите параметр Автоматическое вычисление плоскости наилучшего соответствия на основе каркаса, чтобы использовать значения каркаса для расчета плоскости наилучшего соответствия для глобальной проекции.
Вывод
Дважды щелкните (F3), чтобы открыть форму «Атрибуты каркаса», и выберите поле в данных каркаса, в котором будет сохранен атрибут Толщина.
