Конусы неопределенности скважин

При проектировании подземных выработок, туннелей и шахт часто необходимо определить, могут ли пустоты, созданные этими подземными объектами, пересекать скважины. Вы можете воспользоваться нижеуказанными опциями для определения зон риска, вызванных такими пересечениями и/или оценить исторические данные инклинометрии вдоль скважин, которые часто имеют некоторую долю неопределенности (там, где могут находиться скважины, а не там, где они расположены согласно чертежам).

Во вкладке Каркас, в группе Вычисления, нажмите на Конусы неопределенности скважин, чтобы выявить заполненные или незаполненные солиды в наборе каркасов.

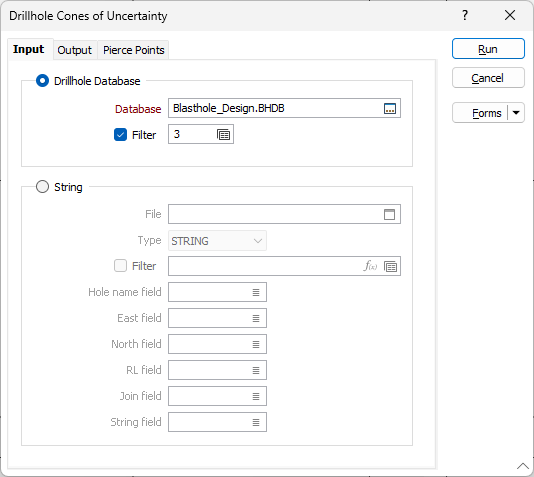

Форма Конусы неопределенности скважин используется для создания моделей данных на основе набора каркасов и любых заданных точек пересечения.

Во вкладке Ввод у вас есть возможность выбрать базу данных скважин или определить стринг из файла, который будет представлять месположения скважин.

Вкладку Вывод необходимо использовать, чтобы указать Тип каркаса для вывода конусов. Кроме этого, во вкладке Вывода представлены геометрические параметры, используемые для создания конусов.

Во вкладке Точки пересечения , можно определить ряд точек пересечений из существующего набора каркасов, либо может быть создан новый набор.

Отметку зон риска также можно настроить, записав метки риска в поле типа каркаса вывода. Кроме того, вы можете использовать разные цвета, чтобы различить сплошные конусы скважин, которые указывают на высокий или низкий уровень риска. В оцениваемых вводных солидах вы также можете выявить солиды, которые вы пометили и классифицировали как "солиды обратной закладки".
