Файл вывода
Во вкладке Вывод в форме Конусы неопределенности скважин установите тип каркаса вывода для конусов, а также геометрические параметры, используемые для создания конусов.

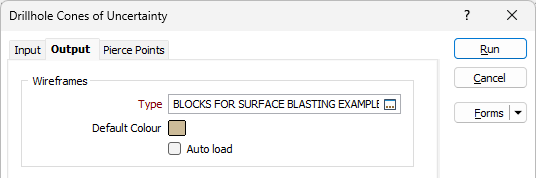

Каркасы
В разделе Каркасы используйте поле Тип, чтобы выбрать тип каркаса для вывода.
Вы можете изменить Цвет по умолчанию , дважды щелкнув по полю цвета, чтобы открыть диалоговое окно для выбора цветов. Пользовательские цветовые палитры можно загрузить с помощью кнопки Формы.
Если примените опцию Автозагрузка для автоматической загрузки файлов вывода, данные, созданные этим процессом, будут выведены в Визекс.

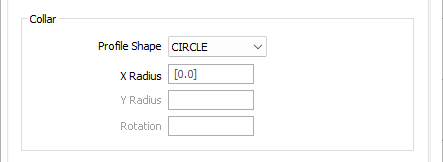

Устье
Поля в разделе Устье используются для настройки формы и значений, которые применяются для создания устья или основания конуса.
Выберите соответствующую форму из раскрывающегося списка Фигура профиля.
Введите значение радиуса для X в поле Радиус X. Если фигура профиля - окружность, это единственное значение, которое нужно ввести.
Для формы профиля Эллипс установите значение радиуса Y в поле Радиус Y.
Если используется профиль в форме эллипса, вы можете дополнительно ввести угол вращения (поворота) для устья или основания каждого конуса.

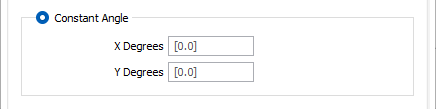

Используйте опцию Постоянный угол, если угол для вашего профиля должен оставаться постоянным.
Введите постоянный угол для радиуса X профиля в поле Градусы X.
Введите постоянный угол для радиуса Y профиля в поле Градусы Y.

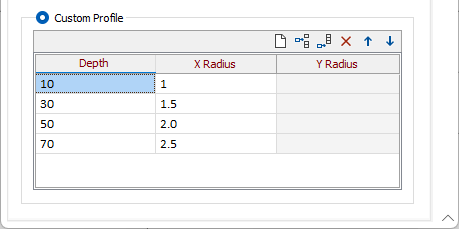

Если угол для вашего профиля не должен оставаться постоянным, выберите опцию Пользовательский профиль.
Используйте таблицу Пользовательский профиль, чтобы ввести значения глубины, радиуса X и радиуса Y для вашего профиля. Вы можете добавлять строки в профиль и устанавливать значения X и Y для различной глубины.
