Точки пересечения
При работе в режиме вывода "События" создается файл, в котором будут храниться все точки, в которых каркас или набор каркасов пересекаются скважинами или стрингами. ТИП каркаса и его ИМЯ, ПАДЕНИЕ и НАПРАВЛЕНИЕ ПАДЕНИЯ можно записать в Файл вывода для каждого события.

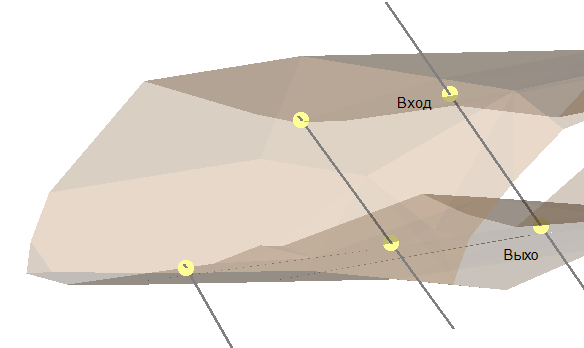

При выборе режима "Интервалы" Файл вывода создается таким образом, чтобы содержать значение ОТ-ДО (и, при желании, ТИП и ИМЯ каркаса) для каждого пересечения. Интервалы добавляются к файлу, если скважина или стринг входит И выходит из закрытого каркаса. Пересечения с открытой поверхностью игнорируются.
В Визексе вращение символов можно настроить таким образом, чтобы оно совпадало с вращением всей скважины.
Ввод

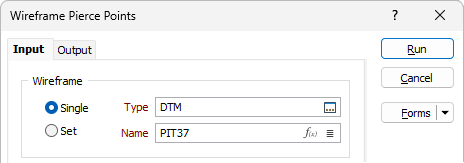

Каркас
Выберите каркас или набор каркасов, которые будут пересекаться скважинами или стрингами.
Чтобы обработать один каркас, выберите параметр Один, выберите Тип каркаса, а затем Имя каркаса этого типа.
Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение
и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.
Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.
Чтобы обработать каркасы в заранее определенном наборе каркасов, выберите опцию Набор.
Рекомендуется проверять каркасы перед их использованием в любом процессе.
После того как вы выберете исходные каркасы, у вас появится возможность работать с двумя опциями Ввода:
Скважины
Дважды щелкните левой кнопкой мыши, чтобы выбрать базу данных скважин/борозд, содержащую номера скважин, которые вы хотите использовать для пересечения исходного каркаса или набора каркасов. Поле скважины, обязательное для заполнения, будет использоваться для обнаружения событий или интервалов, записанных в Файл вывода.

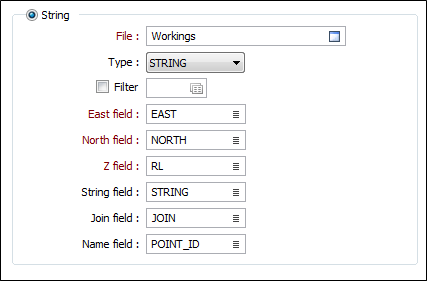

Стринги
Кроме этого, вы можете дважды щелкнуть мышкой, чтобы выбрать файл, содержащий стринги, которые вы хотите использовать для пересечения исходного каркаса или набора каркасов. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.
Поле имени, необязательное для заполнения, указанное в Файле стрингов, может использоваться для обнаружения событий или интервалов, записанных в Файл вывода.
