Вывод

Во вкладке Вывод, в форме Точки пересечения с каркасом, укажите, каким образом вам необходимо записать каркас - в виде Событий или в виде Интервалов.

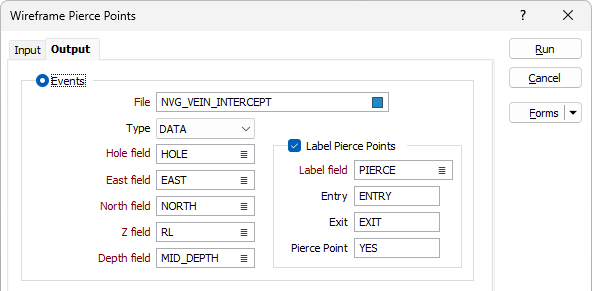

События

При работе в режиме вывода "События" создается файл, в котором будут храниться все точки, в которых каркас или набор каркасов пересекаются скважинами или стрингами. ТИП каркаса и его ИМЯ, ПАДЕНИЕ и НАПРАВЛЕНИЕ ПАДЕНИЯ можно записать в Файл вывода для каждого события.

Файл

Выберите тип файла и введите (или дважды щелкните мышкой, чтобы указать) имя файла событий. В файл будут записаны координаты для каждой точки вместе номером скважины (в соответствующих случаях) и именем каркаса.

Поле имени/скважины

Это поле будет меняться в зависимости от Типа ввода:

• Если Тип ввода настроен на Скважину, дважды щелкните левой кнопкой мышки, чтобы выбрать Поле скважин, которое будет использоваться для выявления каждой точки пересечения скважин.
• Если Тип ввода настроен на Стринг, дважды щелкните левой кнопкой мышки, чтобы выбрать Имя поля, которое будет использоваться для выявления каждой точки пересечения скважин.

Поле Восточных, Северных и Z координат

Укажите имена полей, которые будут содержать Восточные, Северный и Z координаты каждой точки пересечения.

Поле глубины

Двойным щелчком мыши выберите имя поля, которое будет содержать глубину по каждой точке.

Поле кода и Метки

Если режим вывода - События, вы можете задать значения меток для различных кодов пересечения (Вход, Выход, Точка пересечения). При этом, если исходный каркас является открытой поверхностью, пересечения могут быть отмечены только как Точки пересечений.

Поле кода

Двойным щелчком мыши выберите имя поля, которое будет содержать коды пересечений и введите их значения (Вход, Выход, Точка пересечения).

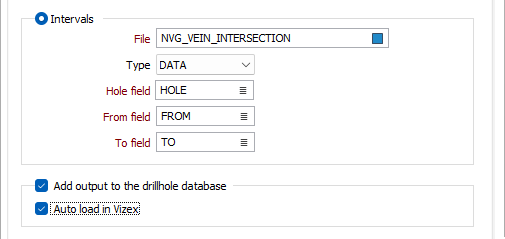

Интервалы

При выборе режима "Интервалы" Файл вывода создается таким образом, чтобы содержать значение ОТ-ДО (и, при желании, ТИП и ИМЯ каркаса) для каждого пересечения. Интервалы добавляются к файлу, если скважина или стринг входит И выходит из закрытого каркаса. Пересечения с открытой поверхностью игнорируются.

Если скважина или стринг начинается внутри каркаса, то первый интервал будет иметь значение ОТ, равное нулю.

Если скважина или стринг заканчивается внутри каркаса, то последний интервал будет иметь значение ДО, равное концу скважины/стринга.

Файл

Выберите тип файла и введите (или дважды щелкните мышкой, чтобы указать) имя файла вывода. В данный файл будут записаны значения ОТ, ДО, Имя/номер скважины (в соответствующих случаях) и Имя каркаса.

Поле имени/скважины

Это поле будет меняться в зависимости от Типа ввода:

• Если Тип ввода настроен на Скважину, дважды щелкните левой кнопкой мышки, чтобы выбрать Поле скважин, которое будет использоваться для выявления каждой точки пересечения скважин.
• Если Тип ввода настроен на Стринг, дважды щелкните левой кнопкой мышки, чтобы выбрать Имя поля, которое будет использоваться для выявления каждой точки пересечения скважин.

Поля От и До

Укажите имена полей, которые будут содержать значения От и До для начальной и конечной точки.

Вывод атрибутов, заданных пользователем

Выберите данную опцию, чтобы записать атрибуты каркаса, определенные пользователем, в Файл вывода. Эта функция работает в двух режимах вывода (События и Интервалы).

Добавить вывод в базу данных по скважинам

Если входными данными Точек пересечения каркаса является база данных скважин, установите этот флажок, чтобы добавить выходной файл (событие или интервал) в базу данных скважин.

Во многих случаях может оказаться полезным сохранить результаты процесса точек пересечения в базе данных, с которой связан входной интервал или файл событий. Это облегчает визуализацию, упрощая отображение связанных данных в Визексе.

Автозагрузка

Установите флажок, чтобы автоматически загружать выходной файл в Визекс.

Если опция включена, произойдет следующее:

• Для интервалов — слой штриховки загружается с полем Цвет, установленным в поле До. Если указано поле имени каркаса, оно будет использоваться в качестве значения поля Цвет, а для Цветовой палитры будет установлено значение Дискретно-яркий с включенным уникальным назначением.

• Для событий - существуют различные способы запуска функции автозагрузки в зависимости от предоставленных полей. В порядке приоритета это:

  • Если Метка Точки пересечения | Наклон и направление наклона предусмотрены, Форма ориентированной структуры будет загружена автоматически.

  • Если События | Метка Точки пересечения | Поле метки предоставлено, Форма событий будет автоматически загружена, а Поле метки будет использоваться в Поле цвета Формы событий.

  • Если Метка Точки пересечения | Поле имени каркаса предусмотрено, Форма событий будет автоматически загружена, а Поле имени каркаса будет использоваться в поле цвета Формы событий.

  • Если ни одно из вышеуказанных полей не указано, Форма событий будет загружена с использованием цвета символов по умолчанию.

  Такой порядок приоритета означает, что если поля для метода не указаны, вместо него будет использоваться следующий метод.

Опция Автозагрузка будет доступна только в том случае, если выбран параметр Добавить выходной файл в базу данных скважин.

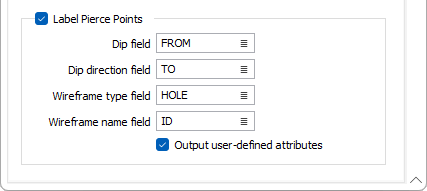

Подписать точки пересечения

Используйте эту опцию, чтобы подписать точки пересечений со стандартными атрибутами (Тип и Имя) и, если вы работаете в режиме События, Падение и Направление падения треугольников пересечения.

Введите (двойным щелчком выберите) имена полей, которые будут заполняться в Файле вывода.

Вывод атрибутов, заданных пользователем

Установите этот флажок, если хотите, чтобы определенные вами атрибуты использовались на выводе подписи точек пересечения. Смотрите Атрибуты, заданные пользователем.
