Ввод

Во вкладке Ввод в диалоговом окне Конусы неопределенности скважин выберите базу данных скважин или файл стрингов в качестве параметров ввода.

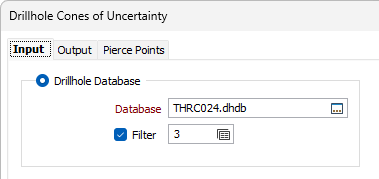

База данных скважин

Дважды щелкните (F3), чтобы выбрать из списка базу данных в текущем проекте. Либо вы можете щелкнуть правой кнопкой мыши и выбрать Выбрать базу данных . Вы также можете редактировать свойства существующей базы данных или создать новую базу данных.

Выберите опцию Фильтр, если вы намерены применить фильтр к базе данных. Введите номер фильтра. Дважды щелкните мышью (или нажмите F3), чтобы посмотреть список существующих фильтров. Щелкните правой кнопкой мыши (или нажмите F4), чтобы открыть диалоговое окно, в котором вы сможете создать новый фильтр.

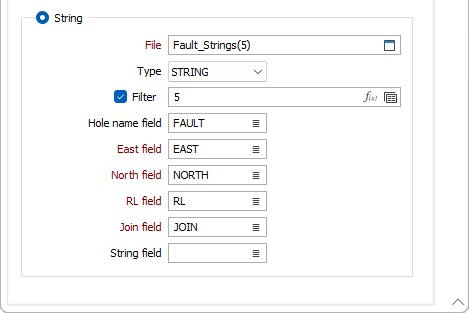

Стринг

Как вариант, поставьте флажок в окошке Стринг и используйте поле Файл для выбора вводного файла, содержащего стринги, которые вы хотите использовать для заполненных и незаполненных солидов в наборе каркасов.

Выберите тип файла в выпадающем меню Тип.

Установите флажок Фильтр, чтобы активировать фильтр, и нажмите на кнопку справа.

Выберите набор форм в открывшемся диалоговом окне или создайте новый набор форм, если он не задан.

Поле имени скважины

Может использоваться для выбора поля в файле ввода, в котором содержится имя скважины.

Поле Восточных координат

Используется для выбора поля во вводном файле, которое содержит значения восточных координат для вашего стринга.

Поле Северных координат

Используется для выбора поля во вводном файле, которое содержит значения северных координат для вашего стринга.

Поле высотной отметки

Используется для выбора поля во вводном файле, которое содержит значения координат высоты для вашего стринга.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).
