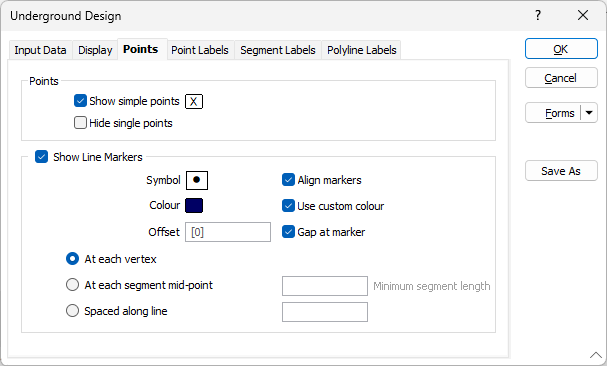

Точки
Показать простые точки
Выберите этот параметр, если хотите, чтобы точки вдоль стринга были видимыми. При необходимости дважды щелкните значок Цвет, чтобы выбрать цвет отображения точек стринга.
Скрыть отдельные точки
Выберите эту опцию, если вы хотите скрыть отдельные точки на дисплее и исключить их из любых графиков, созданных на дисплее.
Параметр Показать точки влияет только на точки вдоль стринга и не влияет на отдельные точки.
Показать маркеры
Установите этот флажок, чтобы рисовать символы в указанных точках вдоль линий. Дважды щелкните по значкам, чтобы выбрать символ и цвет для маркеров.
Значки направления линии включены для этого слоя Визекса по умолчанию. Стрелки направления имеют масштаб 2 м.
Выровнять маркеры
Установите этот флажок, чтобы выровнять маркеры так, чтобы они соответствовали ориентации линии.
Использовать пользовательский цвет
Установите этот флажок, чтобы применить пользовательский цвет к маркерам линий. Если этот флажок НЕ установлен, поле Цвет отключено, а цвет маркеров линий будет соответствовать цвету линии, заданному в группе Цветовое кодирование на вкладке Режим просмотра формы. Это полезно, когда линия имеет цветовую кодировку и цвета маркеров должны соответствовать цвету линии.
Пробел в маркере
Установите этот флажок, чтобы показать пробел в линии в месте расположения каждого маркера.
Смещение
Чтобы сместить маркеры, а не расположить их на линии, укажите значение смещения в единицах сетки.
Вы можете выбрать расположение маркеров:
- в каждой вершине
- в средней точке каждого сегмента с необязательной минимальной длиной сегмента.
- расположенные вдоль линии на определенном расстоянии
Примечание: значение, введенное для минимальной длины сегмента для линейных маркеров, предотвратит появление стрелок направления на коротких сегментах, которые могут загромождать вид.
