Режим просмотра
Используйте параметры во вкладке Просмотр, чтобы настроить опции просмотра стрингов, маркеров и полигонов (замкнутых стрингов).
Обратите внимание, что некоторые свойства просмотра можно редактировать в окне Визекса Свойства:

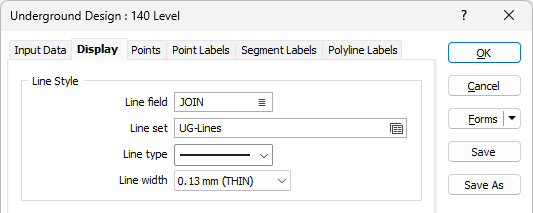

Стиль линии
Наборы линий предоставляют вам возможность применять различные стили и толщину линий к полилиниям в отдельной базе данных. Вы можете работать с ними также, как работаете с цветами, штриховками и символами.
Поле линий
Двойным нажатием (F3) выберете имя поля, уникальные коды из которого будут использоваться в наборе линий.
Набор линий
Если вы указали Поле линий, дважды щелкните левой кнопкой мыши (F3), чтобы выбрать набор, который будет использоваться для регулировки стиля и толщины полилиний в базе данных.
Тип линии
Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Примечание: Расширенные стили линий, такие как двойные линии, несовместимы с 2D-графиками (они будут отображаться как сплошная линия) и будут правильно отображаться только на графиках Vizex и 3D Vizex (и на снимках экрана). Расширенные стили линий отображаются синим цветом в раскрывающемся списке «Тип линии».
Толщина линии
Выберите толщину траектории из выпадающего списка (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами). Вам предложен широкий выбор настраиваемых типов ширины (в миллиметрах).

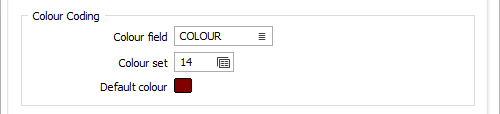

Цветовая кодировка
Когда строки или точки добавляются к новому слою, поле Цвет добавляется к свойствам данных и автоматически заполняется цветом по умолчанию (первоначально нулевой), который можно быстро изменить вместе с другими свойствами в панели Свойства в Визексе.
Поле цвета
Укажите имя поля, содержащее значения, которые будут применяться для цветовой кодировки данных просмотра. Если вы привязываете значения Поля цвета к Набору цветов, в этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, HTM, Hex или Integer.
| Формат | Пример | |
|---|---|---|
| RGB | 89,169,215 | упорядоченный RGB |
| HTML Hex | #59A9D7 | упорядоченный BGR |
| Hex | 0x59a9d7 | упорядоченный BGR |
| Int | 5876183 | упорядоченный BGR: КРАСНЫЙ + (ЗЕЛЕНЫЙ*256) + (СИНИЙ*65536) |
Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае вы можете выбрать форматированное поле цвета.
Вы можете просматривать и редактировать значения RGB, присвоенные полю Цвет в окне Свойства. Нажмите на многоточие, чтобы открыть окно для выбора Цвета:
Набор цветов
Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.
Цвет по умолчанию
Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.

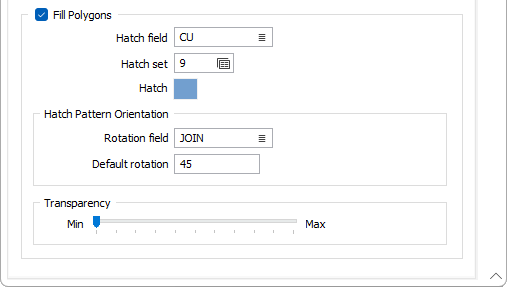

Заполнить полигоны
Выберите эту опцию, если вы хотите применить штриховку или прозрачность к к просматриваемым замкнутым полигонам.
Поле штриховки
Двойным нажатием левой кнопки мыши (F3), или с помощью кнопки Список, укажите имя поля, содержащего данные, которые будут определять штриховку. Набор штриховок, связанный с этим полем, привязывает штриховки к текстовым стрингам или числовым диапазонам данных. Для каждой записи в файле используемый тип штриховки будет определяться значением в этом поле.
Набор штриховок
Дважды щелкните мышью (или нажмите F3), чтобы выбрать набор, который будет контролировать выводимые на экран штриховки. Набор штриховок, заданный для этого поля, привязывает штриховки к текстовым строкам или числовым диапазонам. Он определяет штриховку для каждого значения в выбранном (отображаемом) поле. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или отредактировать набор штриховок.
Штриховка
Дважды щелкните (или нажмите F3), чтобы выбрать штриховку, которая будет использоваться по умолчанию в случае, если набор штриховок не выбран, либо если значение в наборе штриховок не отражено в наборе штриховок.
По умолчанию для штриховки установлен Солид с пастельно-голубым цветом, как показано на изображении выше.
Ориентация узора штриховки
Двойным нажатием левой кнопки мыши (F3), или с помощью кнопки Список, укажите имя Поля поворота, содержащего значения поворота (в градусах, по часовой стрелке), которые будут определять вращение штриховки.
Поворот по умолчанию
Вы можете задать для штриховки поворот по умолчанию. Он будет использоваться в случае, если Поле поворота не определено, либо если значения вращения в Поле поворота будут отсутствовать или будут неверными.
Прозрачность
Используйте бегунок прозрачности для регулировки интенсивности отображения полигонов. Видимость слоев под полигонами будет определяться степенью прозрачности, которую вы задаете.
