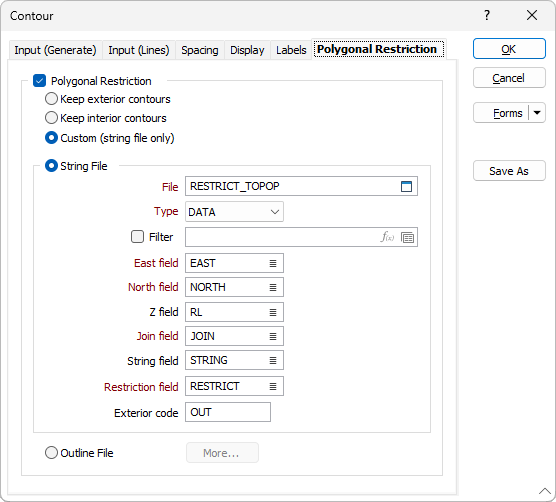

Ограничение по полигонам

Во вкладке Ограничение по полигонам в диалоговом окне Изолинии поставьте флажок в поле Ограничение полигонами, чтобы ограничить отображаемые данные полигонами (стрингами и или контурами).

Сохранить внешние контуры

Если выбрана опция Сохранить внешние контуры, изолинии, которые будут попадать за пределы полигонов или контуров в Файле ограничения, сохранятся.

Оставить внутренние изолинии

Если выбрана опция Оставить внутренние изолинии, изолинии, которые будут попадать в пределы полигонов или контуров в Файле ограничения, сохранятся.

Настроить (только файл стринга)

Устанавливая ограничения полигонами при работе с Файлом стрингов, у вас есть возможность использовать опцию Настроить.

После того как вы примените ограничения полигонами, коды в Поле ограничения будут сравниваться с указанным вами Внешним кодом. Если указанное значение и значения кода в поле совпадают, внешние изолинии сохраняются. Если значения кода в поле не подходят, сохраняются внутренние изолинии.

При работе с настраиваемыми ограничениями очень важен порядок расположения полигонов в файле. Полигоны в файле обрабатываются последовательно. Полигоны, которые имеют одинаковые смежные значения Кода обрабатываются как группа.

Если полигоны, используемые для настройки ограничений по полигонам, накладываются друг на друга, для удаления наложений используется объединение полигонов.

Используйте кнопку Применить, чтобы предварительно просмотреть результаты ваших настроек.

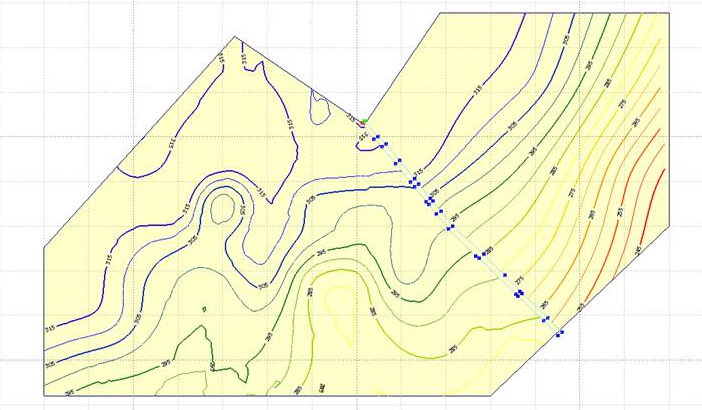

Изолинии, находящиеся ниже, представляют превышения пласта.

Внешний полигон является границей участка (разработки полезных ископаемых) и то, что находится за его пределами нам неинтересно (Оставить внутренние изолинии).

Выделенный стринг представляет область вокруг линии разлома и мы можем наблюдать как изолинии "разрушаются" разломом.

Изолинии в зоне разлома (без угля) не представляют для нас интерес (Сохранить внешние контуры).

Файл стрингов

Файл

Выберете тип файла, затем двойным нажатием (F3) выберете Файл, который содержит полигоны, которыми вы хотите ограничить данные. При желании, используйте фильтр, который ограничит записи, участвующие в процессе.

Поля Восточных, Северных и Z координат

Дважды щелкните левой кнопкой мыши (F3), чтобы указать имена полей, в которых хранятся восточные, северные и Z координаты.

Поле стрингов

(Необязательно) Укажите имя поля, содержащее значения, которые определяют соединение точек в линию. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.

Поле соединения

Укажите имя поля, содержащее значения, которые определяют соединение точек. в стринг. Если последовательные записи имеют одинаковое значение в этом поле, а Поле стрингов не задано, эти точки будут соединены линией. Если поле стрингов задано, тогда значения в каждом поле в последовательных записях должны быть одинаковыми, до того, как точки соединяются в линию.

Поле ограничения

Если вы выбрали ограничения методом Настройки для файла стрингов, задайте поле, содержащее значения, которые будут указывать на то, какие изолинии - внутренние или внешние - необходимо сохранить.

Внешний код

Если вы указали Поле ограничения, вам необходимо ввести кодовое значение, которое можно использовать во время обработки для того, чтобы запросить значения в Поле ограничения.

Файл контуров

Выберите опцию Файл контуров, чтобы настроить ограничения контуров и отрегулировать вывод данных при отображении изолиний. Нажмите на кнопку Далее и откройте диалоговое окно Ограничение контурами.

Изолинии
