Расстояние между скважинами в ряду

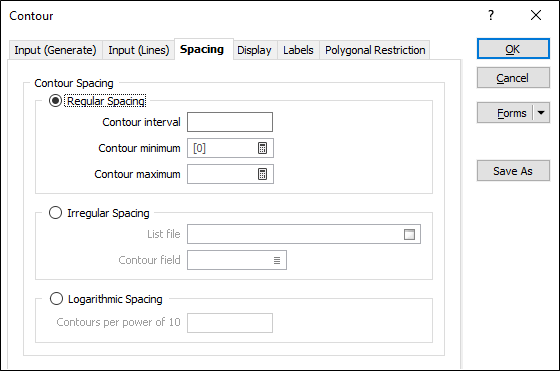

Регулярный шаг
Чтобы указать размеренный шаг изолиний, выберите опцию РЕГУЛЯРНЫЙ ШАГ, после чего внесите значения в поля Интервал изолиний, Максимальное и Минимальное значение изолиний.
Минимальное и Максимальное значение изолиний
Если в качестве файла ввода вы работаете с Файлом стрингов или Файлом сетки, дважды щелкните по этим полям мышкой, чтобы установить Минимальные и Максимальные Z значения, находящиеся в файле. Кроме этого, вы можете использовать меню по правой кнопке мыши (F4) для просмотра файла или Минимального и Максимального значения (F7).
Если файлом ввода является Файл стрингов, содержащий изолинии, мы рекомендуем вам очень внимательно определять шаг изолиний. Интервал изолиний должен быть кратным разнице Z в файле ввода.
Вероятно вам потребуется изменить Минимальное значение для того, чтобы удостовериться в том, что правильные стринги были точно включены в просмотр.
Нерегулярный шаг
Чтобы использовать нерегулярный шаг, выберите переключатель Нерегулярный шаг и введите Файл списка, который будет использоваться. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.
Выберите Поле изолиний с помощью списка. Изолинии со значениями, соответствующими значениям в указанных полях будут выведены на экран.
Логарифмический шаг
Чтобы использовать логарифмический шаг, активируйте опцию Логарифмический шаг и введите значение для опции Изолинии с шагом 10, чтобы определить интервал.
