Затемнить разрезы

Во вкладке Визекс | Разрезы, в группе Просмотр: нажмите на кнопку Затемнить разрезы, чтобы добавить дополнительное окно на себя и от себя в верхнюю часть стандартного окна. Данные, расположенные за границами стандартного окна, но находящиеся в пределах второго окна затемнения, будут выводиться отображаться в выбранных цветах и линиях, при этом некоторые детали, метки и аннотации выводиться в просмотр не будут.

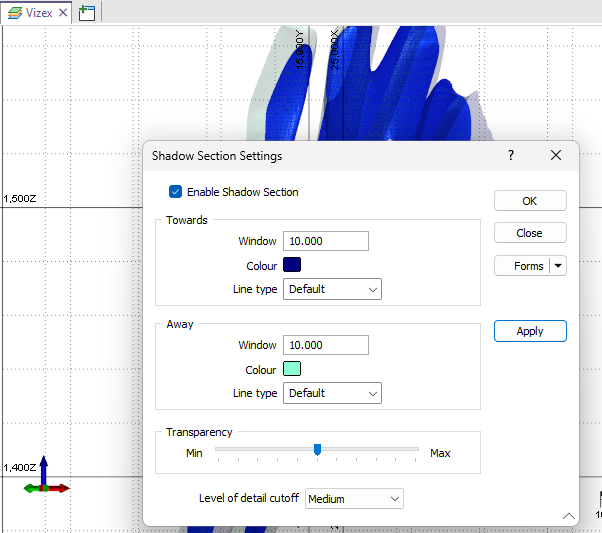

Чтобы изменить ваши Настройки затемнения, используйте меню:

Область затемнения разреза также отображается на виде в плане с использованием того же цвета, типов линий и настроек прозрачности, которые применяются к обрезанной области.

Активировать затемнение разреза

Используйте эту опцию, чтобы затемнить разрез при активированных опциях ограничения.

От себя и На себя

Введите значения разреза на себя и от себя в единицах сетки. Они определят границы "коридора данных".

В режиме просмотра Разрез значение На себя - это расстояние от линии разреза до вас. Значение От себя - это расстояние от линии разреза в противоположную от вас сторону. Назначьте цвет и тип линии для линий теневых участков К и От.

Прозрачность

Используйте бегунок прозрачности, чтобы отрегулировать интенсивность затемнения разреза. Видимость слоев под ним будет определяться степенью прозрачности, которую вы задаете.

Уровень детализации борта

Выберите максимально допустимый уровень детализации для визуализации в окне затенения. Значение по умолчанию установлено на Среднее:

Дополнительные возможности обрезки, включая возможность интерактивного создания разрезов, перемещения между разрезами с неравномерным интервалом, загрузки именованных разрезов из файла управления разрезами и сохранения именованных разрезов в файле управления разрезами, см. в разделах Панель Разрезы и Сервис .

Применить

Щелкните по кнопке Применить и примените изменения, не закрывая диалоговое окно.
