Design

Разбить на точки

Инструмент Разбить на точки добавлен на вкладку Проектирование в группе Редактирование:

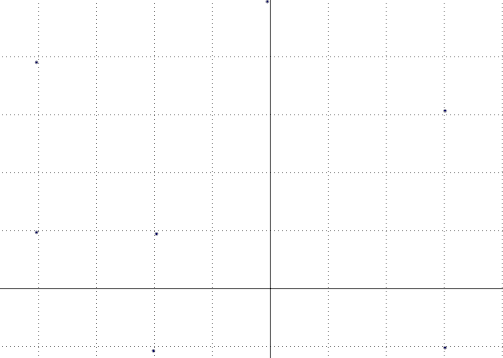

В результате операции «разбить» каждый сегмент выбранного стринга будет разбит на части, в результате чего стринг превратится в последовательность точек:

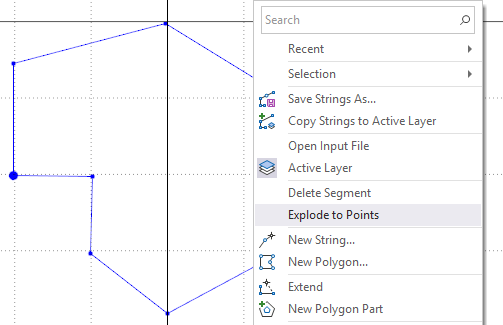

Новый инструмент также добавлен в меню для активных слоев стринга:

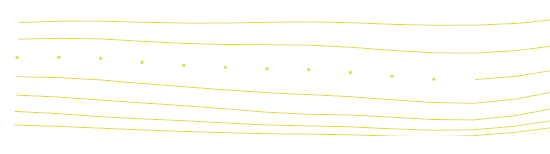

Функция Разбить на точки доступна только в том случае, если выделен слой стрингов. Поддерживается также множественный выбор стрингов и диапазонов. При частичном выборе стринга только выбранные сегменты будут разбиты на точки.

Для получения дополнительной информации о поддерживаемых стринговых объектах см. Разбить на точки

Проецировать на поверхность

Инструмент Проецировать на поверхность был добавлен на вкладку Проектирование в группу Редактирование, чтобы обеспечить возможность проецирования выбранного стринга на заданную высоту и наложения по заданному уклону на указанную поверхность.

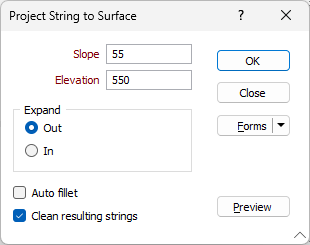

Могут быть указаны значения уклона и высоты, а также направление расширения, автоматическое скругление и очистка результирующих стрингов:

Новый инструмент заменяет опцию Наложить на поверхность в инструменте «Проецировать на высоту», который был переименован Проекция стринга и теперь содержит опцию проецирования стринга По расстоянию.

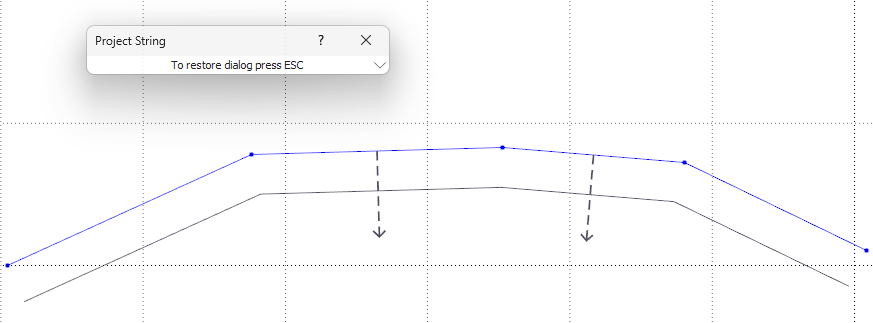

Кнопка Предварительный просмотр для обоих инструментов свернет форму Проецировать стринг и отобразит предварительный просмотр направления для настроенной проекции:

Обновление инструмента «Расширить стринг»

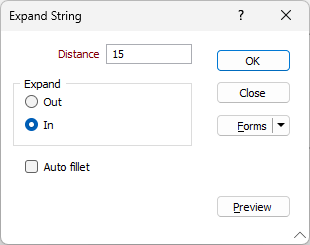

Инструмент Расширить стринг на вкладке Проектирование, в группе Редактирование, был обновлён для повышения гибкости и улучшения пользовательского опыта. Теперь инструмент содержит форму, в которой доступны параметры Расстояние и Направление расширения, а также необязательная опция Автоматическое скругление.

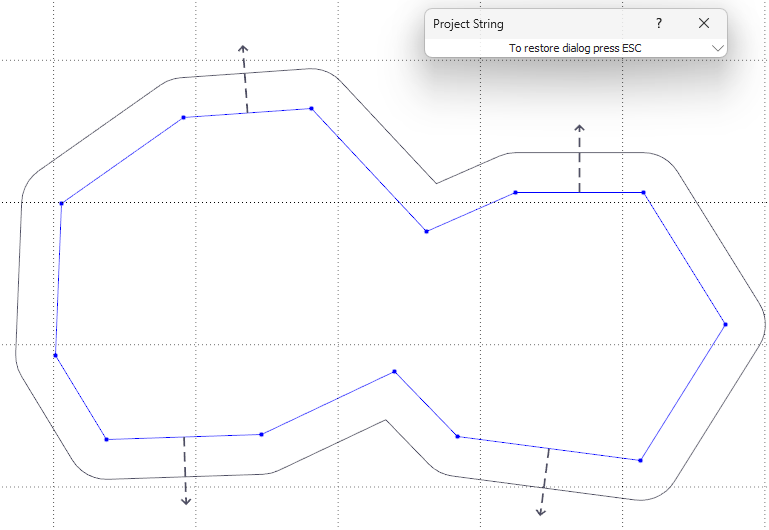

Кроме того, в обновлённом инструменте добавлена кнопка Предварительный просмотр, которая сворачивает форму и отображает предварительный просмотр направления настроенного расширения.



Удалить записи за пределами полигона

В форму присвоения полигонов и интерактивные инструменты на вкладке Проектирование, в группе Инструменты полигонов, добавлена ​​опция Удалить записи за пределами полигона:

Select this option to delete those records in the data file that fall outside the extent of the polygon. This can be useful when you want to, for example, constrain a block model to a region of interest or a property boundary.

Note: No assign fields need to be provided to delete records outside of a polygon.

Дополнительные сведения об инструментах присвоения по полигонам см. в разделах Присвоить по полигонам и Интерактивное присвоение полигонов.
