Всенаправленные вариограммы и Вариограммы вдоль скважин

Всенаправленные полувариограммы используются для определения степени пространственной выдержанности набора данных, они ищут пары проб из набора данных по всем направлениям.

Если пространственная выдержанность присутствует (если содержания проб - либо их логнормально преобразованные значения или индикаторы - в одном направлении статистически схожи с содержаниями проб в другом месте), будет создана вполне приемлемая (хотя возможно плохо сформированная) полувариограмма.

И наоборот, если пространственной выдержанности в наборе данных нет, полувариограмма будет слабовыраженной.

Недостаток пространственной выдержанности не означает, что пробы не представительны для пространственно выдержанного железорудного месторождения, скорее это индикатор того, что нет правила, которое может быть статистически установлено для определения пути, по которому набор наблюдений в одном местоположении или серии положений может быть использован для предсказания значения в другом местоположении.

Вариограммы вдоль по скважинам используются для определения эффекта самородка, который будет применяться для моделирования направленных вариограмм. Эффект самородка измеряет количество случайных дисперсий между близко расположенными значениями. Это могут быть пробы, отобранные близко друг к другу, которые покажут случайную дисперсию.

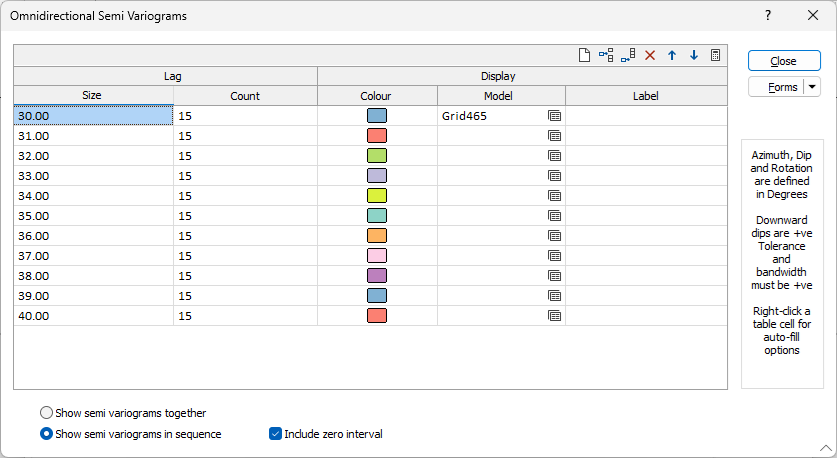

Когда вы выбираете Вдоль скважин или Всенаправленный в качестве метода ввода, отображается форма, предоставляющая параметры, позволяющие генерировать и отображать полувариограммы за один подход. Направление - вдоль скважины, допуск не требуется.

Опции

Показывать полувариограммы вместе

Выберите эту опцию для того, чтобы показать все заданные полувариограммы вместе.

Показывать полувариограммы по порядку

Если вы выбираете эту опцию - будет показана первая полувариограмма. Выберите Следующая или Предыдущая из меню для просмотра полувариограмм.

Вы можете переключаться между этими двумя режимами просмотра, используя функции панели инструментов графика.

Использовать нулевой интервал

В некоторых случаях может быть полезным включать нулевой лаг в вычисление полувариограмм. Если выбрана эта опция, пары проб в нулевом интервале используются для расчета значений гаммы первой точки в полувариограмме.

Например, лаг равен 70 м. Так как значение по умолчанию для допуска к лагу - это половина расстояния лага, первый интервал лага - от 35 до 100 м, второй - от 105 до 175 м и т.д. В этом случае "нулевой интервал" - от 0 до 35 м.

Шаг (лаг)

Интервал и количество интервалов

Вы должны указать размер Интервала и Количество интервалов для контроля за значениями полувариограмм. В геостатистике интервал называется Лагом.

Направленные полувариограммы группируют пробы по интервалам расстояния. Пары проб на расстояниях, равных произведению номера интервала и интервала плюс или минус половина интервала, включаются в расчет для объема поиска.

Максимальное расстояние, охваченное поиском данных является произведением величины интервала на число интервалов. Обычно это расстояние примерно равно половине координатного диапазона пробы для данного направления.

Кнопку автоматического расчета можно использовать для расчета соответствующих значений параметров Размер и Количество.

Режим просмотра

После того, как вы введете азимут и наклон для каждого направления поиска, вы должны определить, как они будут выглядеть в просмотре. Вы можете не использовать режим просмотра, если хотите временно отключить направление, чтобы упростить просмотр.

Одну или несколько следующих опций можно выбрать, чтобы контролировать график каждой отображенной полувариограммы:

Линия: отображение простой линии в графике Соответствующий символ маркера появится на каждом интервале расстояния. Его размер будет пропорционален числу пар в этом интервале.
Масштаб: отображение отмасштабированных символов. Значение интервала полувариограммы для азимута масштабируется относительно количества проб в интервале.
Пары: опция просмотра Пары выводит символ фиксированного размера с числом пар, изображенных рядом с символом.
Столбцы Если эта опция активирована, в просмотр будут выведены столбцы, представляющие количество пар в пределах каждого бина, под основным графиком.
Пары Если эта опция активирована, будет помечено количество пар в пределах каждого бина, под основным графиком. Эту опцию можно использовать независимо от функции Столбцы.

Маркер

Выберите символ маркера для каждой полувариограммы. В выпадающем списке вам доступен набор стандартных символов маркеров (Круг, Квадрат, Ромб, Треугольник, Пятиугольник, Шестиугольник, Звезда, Треугольник. Плюс, Крест).

Цвет

Для каждой полувариограммы дважды щелкните кнопку Цвет (или нажмите F3), чтобы отобразить цветовую палитру для выбора.

Модель

Чтобы подвести итог по окончательной модели, часто полезно отображать исходные данные наряду с экспериментальными вариограммами. Двойным нажатием на иконку набора форм выберете Модель, которая наиболее похожа на экспериментальную модель вариограммы, которую вы задали. Сделав это, вы можете определить характеристики модели, изменив ее коэффициенты. Смотрите: Модель полувариограммы

Как только вы будете удовлетворены соответствием, сохраните все параметры модели в другой набор форм.

Метки

При желании задайте метку для каждой полувариограммы. Вы можете использовать флажок Показать метки направления во вкладке Просмотр, в диалоговом окне Полувариограммы, чтобы показать или скрыть метки.

Формы

Нажмите на кнопку Формы, чтобы сохранить в качестве набора форм параметры, которые вы задали в окне Всенаправленные полувариограммы. Как вариант, вы можете заполнить параметры диалогового окна, используя сохраненный набор форм.

Новый

Нажмите на кнопку Создать, чтобы очистить текущие значения, показанные в окне.

Закрыть

Нажмите на кнопку Закрыть, чтобы вернуться к диалоговому окну Полувариограммы.
