Модель полувариограммы

Необходимо выбрать модель, которая наиболее похожа на экспериментальную модель вариограммы, заданную вами. Сделав это, вы можете определить характеристики модели, изменив ее коэффициенты. Как только вы будете удовлетворены соответствием, сохраните все параметры модели в другой набор форм.

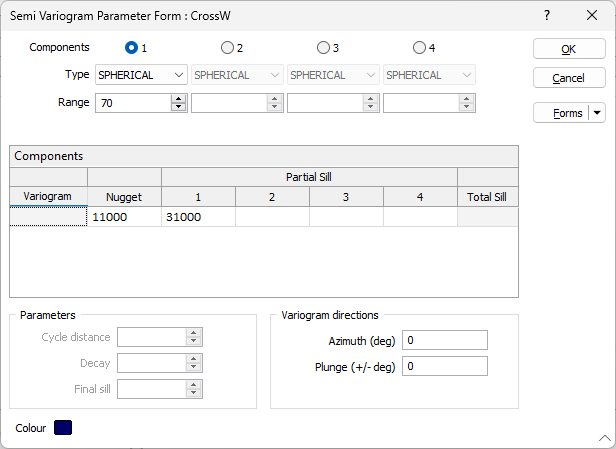

Модель полувариограмм можно открыть, выбрав опцию Правка (F4) в меню по правой кнопке в командных строках Всенаправленные или Направленные полувариограммы, либо используя командную строку Направление (в функциях Создать сетку, Перекрестная проверка, Кригинг).

Все поля запроса имеют кнопки регулировки, что обеспечивает быстрый способ подборки значений. Настройки работают с приращением, значение приращения (интервал переключения) -более 10 последовательных приращений с фактором 10. Следовательно, вы можете использовать данную опцию, чтобы быстро подбирать значения.

Когда при вращении вы наведете фокус, у вас появится возможность использовать колесо прокрутки мыши для увеличения или уменьшения отображаемого значения.

Количество компонентов

Обратите внимание, что некоторые типы моделей полувариограмм позволяют определить только один компонент. В случае, если допускается большее количество компонентов, можно установить количество компонентов и связанные с ними значения порогов и типов модели.

Тип

Тип модели должен иметь общую форму, которая отвечает экспериментальной вариограмме. Смотрите: Типы моделей полувариограмм

Зона влияния

Укажите зону влияния для компонентов модели полувариограммы. Зона влияния - это расстояние, на котором пары проб перестают коррелировать друг с другом и вариограмма выполаживается.

Примечание: Если вы моделируете кросс-вариограммы, тип модели и значение диапазона каждого компонента являются общими для вариограмм, которые вы определили в сетке компонентов (ниже). Интерактивное изменение диапазона компонента на одном графике повлечет его изменения во на всех графиках.

Зафиксировать оси

При необходимости используйте флажки, чтобы зафиксировать пороги компонентов по нескольким осям (направлениям). После того как пороги будут зафиксированы, вам необходимо настроить диапазоны. Фиксация порогов не означает, что они не будут менять своих значения, то же самое относится к порогам других направлений (3D моделей), независимо от того, какое направление активно, когда вы подключаете эту опцию.

Другими словами, значения эффекта самородка всех трех моделей фиксируются на значение текущей модели.

Компоненты

Если указано несколько полей, создаются как прямые (одномерные) вариограммы, так и перекрестные (многомерные) вариограммы. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

Вариограмма

Поля данных, которые вы указали на вкладке Ввод формы Вариограммы, перечислены в таблице в столбце Вариограмма.

Эффект самородка

Задайте значение Эффекта самородка для каждого поля вариограммы. Значение эффекта самородка - дисперсия на нулевом расстоянии. Он всегда меньше или равен порогу. Эффект самородка возрастает, потому что местные переменные различаются на очень коротком расстоянии (меньше чем интервал опробования).

Частичный порог

Для каждого поля вариограммы введите значение координаты Y (полувариограммы) порога для каждого компонента модели. Эти значения являются постоянной величиной для набора данных.

Общий порог

Общий порог для каждой модели вариограммы.

Примечание: параметры вариограммы нормализуются относительно 1, когда активен режим нормализованных порогов. Эти параметры, такие как эффект самородка (пропорция порога), затем можно использовать в других нормализованных диаграммах, например, в коррелограммах.

Обратите внимание, что режим нормализованных порогов автоматически отключается при сохранении и последующей загрузке набора форм нормализованной модели.

Параметры

Наклон / Расстояние между пиками

Для линейной модели введите Уклон линии.

Для Модели дырочного эффекта или Смешанной модели Паддингтона укажите Расстояние между пиками.

Затухание / Мощность

Для Общей линейной модели укажите Мощность, которая будет использоваться с Уклоном для расчета Диапазона.

Для Модели дырочного эффекта и Смешанной модели Паддингтона укажите фактор затухания. Это обратная функция - чем меньше фактор, тем быстрее происходит затухание.

Общий порог

Укажите общий порог. Общий порог - это значение полувариограммы (оси Y) конечного или самого высокого порога в моделях со множественными порогами.

Направления вариограмм

Задайте направление вариограмм, указав азимут и погружение. Данные значения используются для определения анизотропии модели (Анизотропия).

Если вы моделируете перекрестные (многомерные) вариограммы, модель для каждого направления будет отображаться на всех вариограммах. Если вы вносите изменения в одном направлении в интерактивном режиме, изменения будут примяться для этого направления во всех вариограммах, заданных в таблице Компоненты.

Цвет

Дважды щелкните мышкой по значку, чтобы выбрать цвет отображения для модели полувариограммы.

Настроить теоретическую вариограмму

После того как вы зададите характеристики модели, сохраните их в набор форм. Данный набор форм будет также доступен при Создании сеток, Перекрестной проверке и при работе с функциями 3D Блочного кригинга.
