Плоскость веера

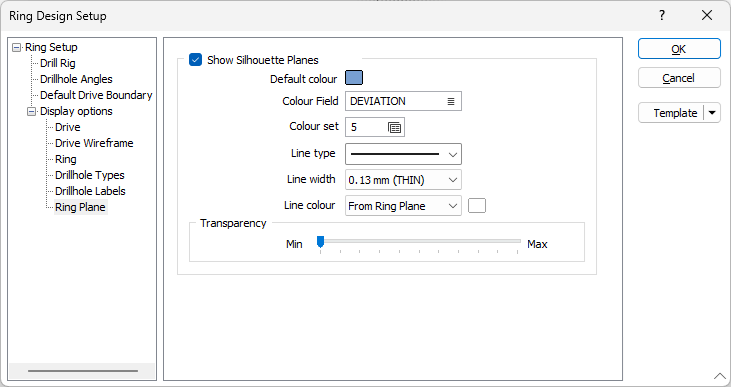

На вкладке Плоскость веера формы Проектирование вееров задайте параметры отображения плоскостей силуэта в вашем проекте.

Показать плоскости силуэтов

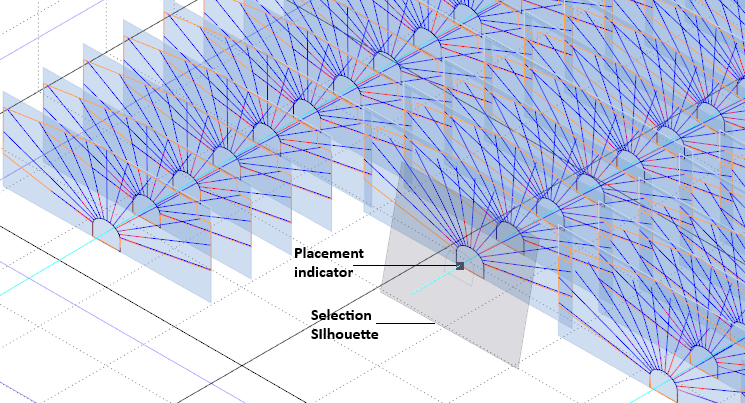

Включите опцию Показать плоскости силуэтов, чтобы отображать предварительный просмотр сечения каркаса выработки при создании нового веера. При перемещении точки для выбора будет отображаться силуэт выделения, а индикатор покажет доступное допустимое положение, упрощая размещение.

Цвет по умолчанию

Дважды щелкните на поле цвета, чтобы выбрать цвет по умолчанию для силуэта.

Поле цвета

Выберите поле во входных данных, представляющее цвет силуэта.

Набор цветов

Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.

Тип линии

Выберите Тип линии из выпадающего списка. Укажите тип линии из выпадающего списка. На выбор доступны различные стили сплошных, пунктирных и штриховых линий.

Ширина линии

Установите Ширину линии для строки из выпадающего списка.

Цвет линии

Выберите Из плоскости веера, чтобы определить цвет линии для отображения из плоскости веера, или выберите Пользователь, чтобы указать цвет линии с помощью цветового поля.

Прозрачность

Используйте ползунок Прозрачность, чтобы указать уровень видимости слоя каркаса. Настройка максимальной прозрачности сделает каркас полностью прозрачным, а настройка минимальной — полностью непрозрачным/сплошным.

Template

The Template button is only available for Template Forms. Template Forms inherit saved or previously used values.

Click the Template button to select and open a saved form set template.

Load Template

Click the Load Template button to select and open a saved template to populate the fields of the form.

Save Template

Click the Save Template button to save the details of the current form as a template that can be loaded at a later time.

Manage

Click the Manage button to open the Template Forms manager which can be used to open, save, delete, import and export the template forms for your project.

Undo and Redo

Click Undo (CTRL + Z) to undo recent changes in the form. After an Undo, click Redo (CTRL + Y) to restore the last change that was undone.

Collapse

Collapse (roll-up) the form to preview a chart, or preview the results of an operation in Vizex, or obtain input values from Vizex, the Property Window, the File Editor, or the Plot Editor.
