Выработка

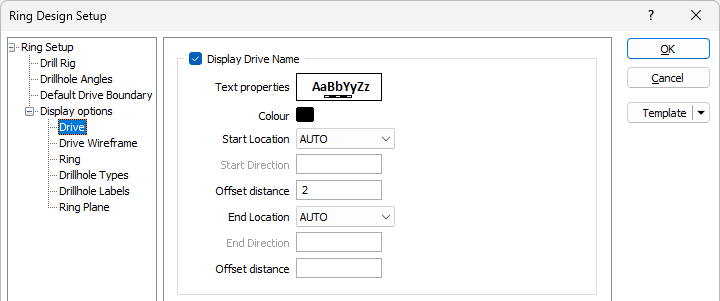

Во вкладке Выработка, в диалоговом окне Проектирование буровых вееров, укажите характеристики просмотра стрингов выработки вашего проекта.
Показать имя выработки
Выберите данную опцию, если вы хотите отобразить Имя выработки в начале и/или в конце выработки. Вы можете указать направление (азимут) текста Имени выработки, а также задать смещение (в единицах сети).
Свойства текста
Дважды щелкните по полю Предварительного просмотра Свойства текста, чтобы выбрать шрифт и задать свойства текста для меток.
Цвет
Двойным нажатием левой кнопки мыши выберите цвет, который будет использоваться при выводе текста с названием выработки на экран.

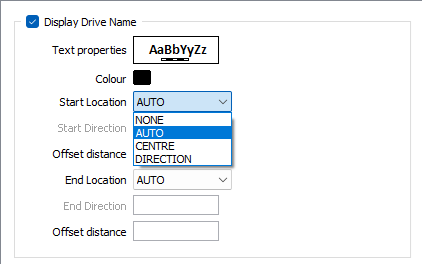

Участок
Выберите расположение текста имени выработки в начале или в конце строки выработки.
| Участок | Описание |
|---|---|
| НЕТ | Текст не отображается |
| АВТО | Текст будет отображаться параллельно Стрингу выработки и над ним. |
| ЦЕНТР | Текст располагается над началом/концом стринга выработки. |
| НАПРАВЛЕНИЕ | Текст будет отображаться под углом к Стрингу выработки. |
Направление
Если в качестве опции местоположения вы выбрали НАПРАВЛЕНИЕ, укажите направление (азимут) текста Имени выработки относительно начала или конца Стринга выработки.
Смещение
Задайте расстояние (в единицах сети), на которое будет смещен текст с Именем выработки относительно начала и конца Стринга выработки. По умолчанию используется значение 1. Допускаются отрицательные значения.

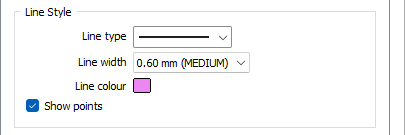

Стиль линии
Тип линии
Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Примечание: Расширенные стили линий, такие как двойные линии, несовместимы с 2D-графиками (они будут отображаться как сплошная линия) и будут правильно отображаться только на графиках Vizex и 3D Vizex (и на снимках экрана). Расширенные стили линий отображаются синим цветом в раскрывающемся списке «Тип линии».
Толщина линии
Выберите толщину траектории из выпадающего списка (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами). Вам предложен широкий выбор настраиваемых типов ширины (в миллиметрах).
Цвет линии
Двойным нажатием левой кнопки мыши выберите цвет, используемый для обозначения Стринга выработки.
Показывать точки
Выберите данную опцию, если вы желаете показывать точки по Стрингу выработки. Это поможет вам определить точную позицию нового веера вдоль выработки.

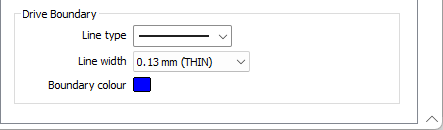

Границы выработки
Используйте эти параметры для настройки параметров отображения полигона границы выработки. Граница выработки всегда отображается и отображается в виде одной темно-синей линии (R0 G0 B100) в соответствии с темой Визекса по умолчанию.
Тип линии
Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Примечание: Расширенные стили линий, такие как двойные линии, несовместимы с 2D-графиками (они будут отображаться как сплошная линия) и будут правильно отображаться только на графиках Vizex и 3D Vizex (и на снимках экрана). Расширенные стили линий отображаются синим цветом в раскрывающемся списке «Тип линии».
Толщина линии
Выберите толщину траектории из выпадающего списка (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами). Вам предложен широкий выбор настраиваемых типов ширины (в миллиметрах).
Цвет границы
Дважды щелкните по значку цвета, чтобы выбрать цвет, который будет использоваться для отображения границы.
