Просмотр

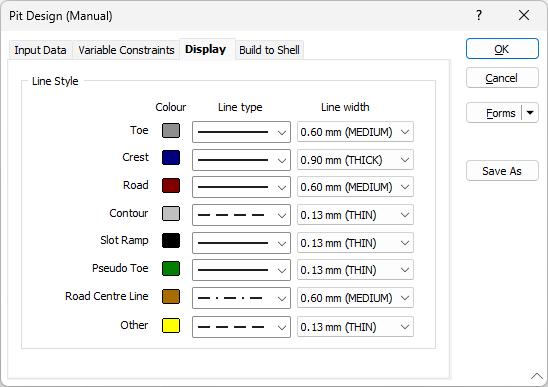

Цвет линии. Тип и настройка ширины на вкладке Проектирование карьера | Просмотр, а также доступные для редактирования в окне свойств, устанавливаются по умолчанию при очистке формы (или при первом использовании). Цвета по умолчанию были протестированы и не теряются на белом и черном фонах.
| Тип | Описание |
|---|---|
| Подошва | Стринг подошвы - это нижний стринг карьера или рудного склада. |
| Бровка | Стринг бровки создается при наращивании карьера или рудного склада. Бровка (за исключением конечной бровки) имеет соответствующий стринг подошвы в том же значении Z или высоты. |
| Дорога | Стринг дороги создается при добавлении Дороги. Определяется начальная точка на Бровке и Подошве. |
| Изолинии | Стринг изолинии между последовательными Подошвами и Бровками, может использоваться для отображения уступов. |
| Разрезная траншея | Разрезная траншея создается, когда вы добавляете Разрезную траншею. Разрезная траншея - это альтернатива спиральной дороги, использующаяся также для неглубоких карьеров. |
| Псевдоподошва | Стринг псевдоподошвы определяет, где подошва будет без наклона бермы. |
| Центральная линия дороги | Вы можете вывести в просмотр центральную линию дороги (во вкладке Ввод). Центральная линия - это линия, вдоль которой рассчитывается уклон и длина дороги. |
| Другое | Другим стрингам может быть также присвоен цвет и тип линии. |
Стиль линии
Укажите цвет линии, тип линии и ширину линии для каждого типа стринга линий карьера.
Цвет
Двойным щелчком мыши по каждому значку цвета выберете цвет, который может использоваться для разграничения различных линий стрингов в просмотре при проектировании карьера.
Тип линии
Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Толщина линии
Выберите ширину линии (ТОНКАЯ, СРЕДНЯЯ, ТОЛСТАЯ или пользовательская) из выпадающего списка. Вам предложен широкий выбор настраиваемых типов толщины (в миллиметрах).
