Изменяющиеся условия
Выберете вкладку Изменяющиеся условия, если вы хотите применить различные углы откоса и ширину бермы. Вы можете выбрать Блочную модель (ограничения карьера) или указать один или несколько каркасов, которые определяют разные области карьера.

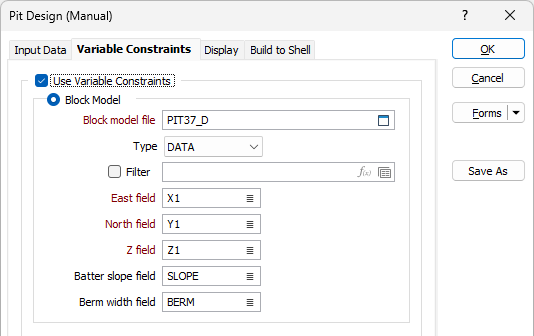

Блочная модель
Выберите эту опцию, чтобы применить изменяющиеся условия, заданные в файле блочной модели (ограничения карьера).
Файл блочной модели
Выберите соответствующий тип файла, а затем дважды щелкните (или щелкните значок Выбрать), чтобы выбрать файл блочной модели, который будет использоваться для определения ограничений переменных. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.
Чтобы отфильтровать входные данные, установите флажок Фильтр и щелкните правой кнопкой мыши в соседнем поле, чтобы выбрать существующий набор фильтров, или создайте новый, щелкнув значок Редактор выражений.
Поля Восточных, Северных и Z координат
Дважды щелкните, чтобы задать имена полей координат Восток, Север и Z в файле.
Угол откоса борта и ширина бермы
Значения угла откоса уступа и ширины бремы для ограничения можно ввести напрямую или вычислить с помощью Выражение, щёлкнув по значку Равно. Если любое из этих значений пустое, значения Угол откоса уступа / Ширина бермы будут определяться исходя из уровня Уступ. Если уровень Уступ для любого из полей также пустой, значения будут взяты из значений по умолчанию на вкладке Данные ввода формы Данные ввода.
Функция «Розетка» позволяет устанавливать переменные ограничения по углу наклона грани на основе интерполяции значения для конкретного азимута из розетки пар азимут/значение.

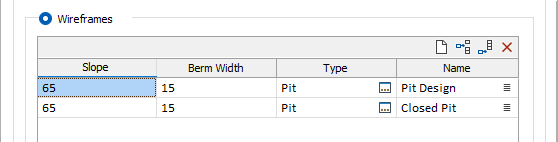

Каркасы
Выберите этот параметр, чтобы применить переменные ограничения для областей, определенных одним или несколькими каркасами. Используйте сетку данных для выбора типа и имени каждого каркаса и введите уклон и ширину бермы, которые необходимо применить. Вы можете использовать кнопки на панели инструментов сетки для Управлять строками в списке.
Каркасы должны быть солидами и уникальными в списке. Вы не можете выбрать один и тот же каркас более одного раза и применить разные параметры. При пересечении каркасов будет отображено предупреждающее сообщение. Если область карьера принадлежит более чем одному каркасу, для назначения приоритета будет использоваться нисходящий порядок каркасов в списке.
