Каркасы
Помимо импорта данных каркаса, эту функцию также можно использовать для других целей. Например, вы хотите переместить каркас, сдвинув его на 500м к востоку, или хотите применить сеточное преобразование к точкам в каркасе. В этом случае вы можете экспортировать каркас (Каркасы), обработать экспортируемый файл и затем преобразовать его обратно в каркас с помощью опции Файл | Импорт каркасов.

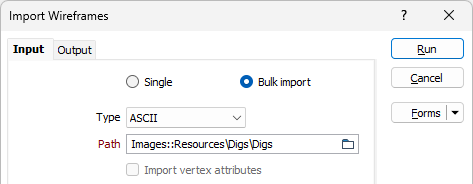

Импорт одного объекта или группы объектов
Если вы выбираете опцию Один, укажите тип файла, а затем перейдите в поле Файл, чтобы выбрать файл для импорта.
Если установлен переключатель Групповой импорт, вы можете выбрать папку в поле Путь, чтобы найти все соответствующие файлы этого типа в папке и импортировать их.
Тип файла ввода
Выберите тип файла ввода в выпадающем списке:
| Формат файла | Описание |
|---|---|
| DWG, DXF, DXB | Импорт треугольников, представленных командой 3DFACE в файле AutoCAD. |
| VULCAN | Файл триангуляции (.00t ) Maptek Vulcan. Поддерживаются сжатые форматы файлов (Версия 8 и более поздние версии), а также более ранние форматы файлов. Файлы с отсутствующей вспомогательной схемой также поддерживаются, начиная с версии 25.0. |
| ASCII | Файл текста, состоящего из 3 частей - заголовок с количеством точек и количеством треугольников; координаты точек; и треугольники, определенные номерами их вершин. |
| DATAMINE BINARY | Бинарный файл триангуляции и соответствующий файл точечных данных (*tr.dm) (*pt.dm) в одном (одинаковом) местоположении. |
| DATAMINE TEXT | Экспортный текстовый файл триангуляции и соответствующий файл точечных данных (*tr.*) (*pt.*) в одном (одинаковом) местоположении. Эти файлы обычно имеют расширение .txt. |
| SURPAC1 |
Gemcom ( .dtm ). Файлы Surpac ЦМП содержат трехмерные изображения. |
| MICROMINE | Функция ожидает два файла Первый файл- файл треугольников должен содержать записи с идентификаторами для трех точек в каждом треугольнике. Второй файл- файл точек содержит координаты X, Y и Z для каждой точки. В каждом случае вы должны определить имена полей в этих файлах. |
| PLY | Stanford Polygon Library ( .ply ) |
| RAW | Raw triangles ( .raw ) |
| OMF | Open Mining Format ( .omf ) |
| OBJ | Wavefront Object ( .obj ) |
| DAE | Collada Collada ( .dae ) |
| BLEND | Blender ( .blend ) |
| 3DS | 3D Studio Max ( .3ds ) |
| ASE | 3D Studio Max ASE ( .ase ) |
| FBX | Autodesk ( .fbx ) |
| STL | Stereolithography ( .stl ) |
| GOCAD TSURF | GOCAD wireframe (.ts) |
1 Поддержка trisolation в файлах ЦМП Surpac. Если вы импортируете один каркас, префикс и числовой номер используются для назначения имен.
Если вы выберете опцию Импортировать атрибуты вершин, атрибуты каркаса для каждой вершины будут включены в импорт Surpac.
Имя файла
Дважды кликните мышкой или используйте кнопку Обзор, чтобы перейти к файлу, содержащему данные триангуляции, которые вы хотите импортировать.
Файлы треугольников и точек

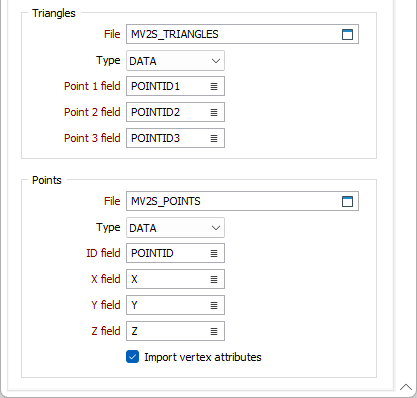

Если в качестве типа файла ввода выбрали Micromine, задайте тип и имя файла Micromine, который содержит определения треугольников каркаса. Каждая запись представляет собой треугольник с номерами точек (как они заданы файле точек) для трех вершин.
Импортировать атрибуты вершин
Если вы выбрали тип файла ввода Micromine, выберите эту опцию, чтобы импортировать атрибуты для каждой вершины. Атрибуты каркаса для каждой вершины могут быть рассчитаны другими функциями, такими как Каркас | Вычисления | Сравнить, или могут быть вручную рассчитаны и импортированы.
