Импорт (растровых) данных сеток

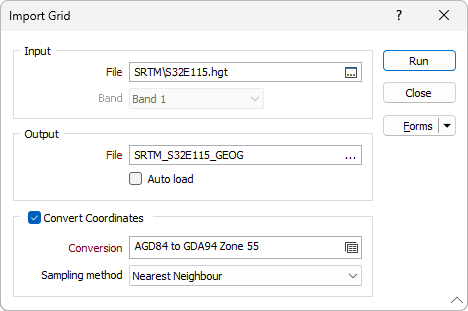

Во вкладке Файл, в группе Импорт: Нажмите Данные сетки (Растер) для импорта файла в стороннем формате сетки и конвертации его в формат файла сеточной поверхности Micromine (*.GRD).

Файл ввода

Нажмите на кнопку эллипса и перейдите к файлу сети. Программой поддерживаются большое число форматов файлов сетей других приложений. Файлы данных форматов могут также быть открыты как изображения в Визексе.

Полоса

При наличии набора многослойных данных, импортируется только один слой. Если обнаружены множественные полосы, активно выпадающее меню Полоса. По умолчанию выбирается первый слой.

64-битные данные невозможно преобразовать в 32-битный формат сетки Micromine Australia Pty Ltd. Если вы хотите импортировать 64-битные данные, вы должны сначала использовать программу обработки изображений или ГИС для перемасштабирования данных в 32-битные или еще меньше.

Файл вывода

Введите имя файла сетки (*.GRD), который будет создан как результат работы процесса. Если вы не выберете место для сохранения, файл будет автоматически сохранен в ту же папку, что и файл ввода. Для перезаписи существующего файла, выберите (F3) файл.

Вы можете выводить в просмотр форматы сеток напрямую в Визекс, загружая их посредством функции Просмотр | Файл сеток.

Автозагрузка

Чтобы просмотреть данные в Визексе после того как файл был импортирован, выберите опцию Автозагрузка.

Преобразовать координаты

Активируйте опцию Преобразовать координаты, чтобы преобразовать географические координаты (широты и долготы) в проекционные или локальные координаты в процессе импорта.

Преобразование

Выберите или создайте новый набор форм преобразования координат. Смотрите: Преобразование системы координат

Метод опробования

Выберите метод опробования:

Метод Ячейки ввода Вычисление Свойства

Ближайший сосед

1 (1 × 1)

Возвращает значение ближайшей ячейки
  • Быстрая интерполяция невысокого качества.
  • Сохраняет точные значения входных данных, например, геологическую сетку, где значения ячеек представляют геологические единицы, или точное значение ближайшей пробы.

Билинейный

4 (2 × 2)

Комбинированные линейные интерполяции по осям X и Y
  • Для общей интерполяции
  • Очень эффективный метод

Кубический

16 (4 × 4)

Кубическая свёртка
  • Для интерполяции сплошных поверхностей.
  • Производит более сглаженный результат по сравнению с билинейной интерполяцией.
  • Значительные изменения на вводе могут привести к чрезмерным или недостаточным выбросам.

Кубич. сплайн



Кусочно-заданный кубический многочлен
  • Учитывает значения входных ячеек и избегает чрезмерных / недостаточных выбросов.

Ланцош



Оконная синусоидальная функция (кардинальный синус)
  • Высокая точность со сглаженными данными.
  • Лучше сохраняет острые края по сравнению с другими методами.
  • Может вызвать темные / светлые ореолы вдоль плотных краев.
