Deswik

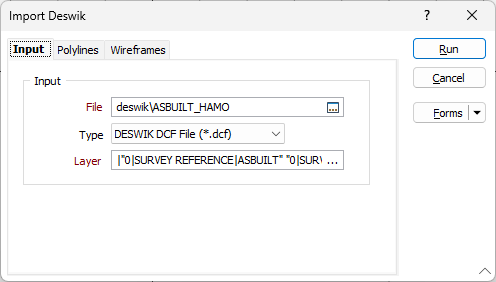

Во вкладке Файл, в группе Импорт: нажмите на Deswik, чтобы импортировать и вывести в просмотр данные в различных форматах Deswik. Можно импортировать полилинейные объекты и 3D-солиды.

Файл

Нажмите на кнопку выбора, чтобы перейти к местоположению файла ввода. Вы можете отфильтровать список файлов, выбрав определенный формат:

Тип

Можно импортировать фигуры и триангуляции из следующих типов файлов Deswik:

Формат	Расширение файла	Примечания
Файл Deswik CAD	dcf	Сжатые XML-файлы, которые можно обрабатывать с помощью XML-ридера. Каждый слой внутренне анализируется в отдельный «файл» в процессе сжатия.
Унифицированный файл Deswik	duf	Вложенные zip-файлы.
Документ VDCL Deswik	vdcl	Сжатый язык векторной графики. Формат VDCL заменен форматами DCF и DUF, однако файлы .vdcl по-прежнему широко используются.

Более подробную информацию можно найти по ссылке: https://www.deswik.com/news/introducing-duf-deswik-unified-file-format/

Слой

Все слои будут импортированы, если вы примете значение по умолчанию [*] или введете символ подстановки.

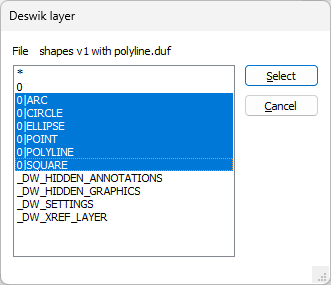

Альтернативный вариант: нажмите на кнопку с многоточием, чтобы выбрать слой или слои для импорта. Чтобы выбрать несколько слоев, удерживайте клавишу CTRL или SHIFT при выделении слоев мышью:
