Открытый формат добычи (OMF)

Во вкладке Файл, в группе Импорт, выберите Open Mining Format, чтобы импортировать файлы данных формата Open Mining Format (v1) в нужную вам папку.

Разработанный компанией Global Mining Guidelines Group, Open Mining Format (OMF) - это файловый формат для обмена данными с открытым исходным кодом, который позволяет легко импортировать или экспортировать данные точечной, линейной, поверхностной, объемной и блочной моделей в разные пакеты программного обеспечения.

Ввод

Файл

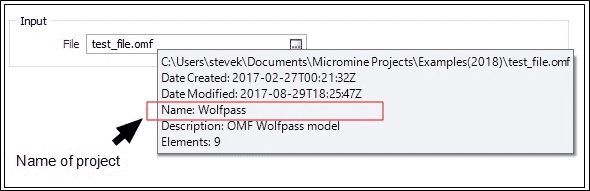

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя файла (.omf) для импорта. Чтобы увидеть свойства файла, наведите курсор мыши на имя файла:

Вывод

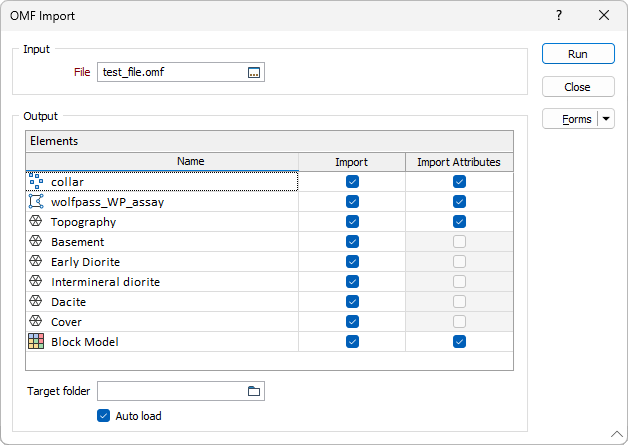

В файле ввода доступны для выбора Элементы.

Импорт

Выберите элементы, которые вы хотите импортировать.

Импортировать атрибуты

Если элемент имеет атрибуты, которые можно импортировать, эта опция будет активна. Любой тип элемента может иметь любое количество атрибутов.

Целевая папка

Двойным щелчком мыши (либо с помощью кнопки поиска) выберите целевую папку.

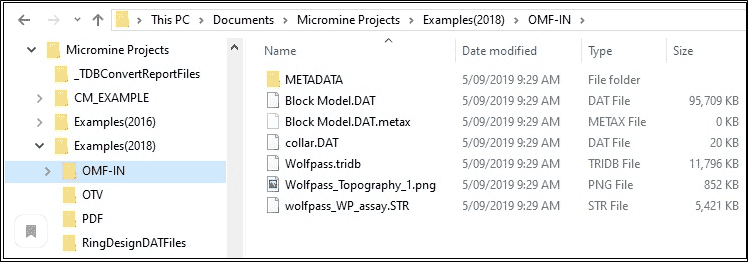

Каждый элемент импортируется в файл Micromine соответствующего типа.

Имена элементов используются для назначения имен файлам.

Элементы каркасов импортируются в один файл базы данных триангуляции (.tridb). Имя проекта в файле OMF, в данном примере «Wolfpass», используется с именем каждого элемента для именования каркасов.

Если каркасы импортируются с текстурами, эти текстуры сохраняются в формате изображения PNG.

Примечание: файлы Open Mining Format также поддерживаются при импорте данных стрингов, точек, каркасов и блочных моделей, которые импортируются из меню Файл I Импорт. В этом случае импорт ограничен первым элементом, встречающимся в файле OMF.

Автозагрузка

Выберите данную опцию, чтобы загрузить данные в Визекс после того как процесс импорта будет завершен.
