LAS (Log ASCII Standard)

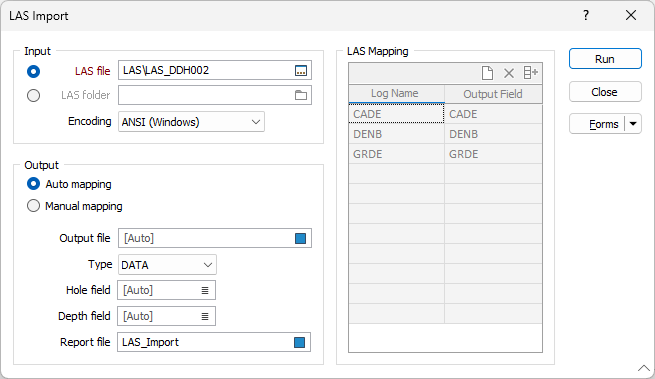

Во вкладке Файл, в группе Импорт, выберите опцию LAS (вдоль скважин), чтобы импортировать каротажные данные из файла LAS (Log ASCII Standard). Обратите внимание на то, что мы НЕ импортируем файлы облаков точек Lidar [LASer], которые имеют такое же расширение.

Ввод

Выберите опцию, чтобы импортировать один файл LAS или все файлы в папке LAS.

Файл LAS

Файл LAS содержит информацию для одной скважины и включает секцию Заголовок (Header) и секцию Данные (Data).  Несмотря на то, что заголовок может содержать детальные сведения о скважине, эта функция импортирует только имя СКВАЖИНЫ (HOLE / Well) и имя КРИВОЙ (CURVE).

"Имя кривой" используется в файле LAS как определение блока. В приложении термин "Имя записи" является более предпочтительным, поскольку он согласуется с другими функциями, которые обрабатывают данные скважин.

Для просмотра файла ввода щелкните правой кнопкой мыши по полю ввода файла.

Папка LAS

Эта опция позволяет импортировать в один Файл вывода несколько LAS-файлов. Дважды щелкните левой кнопкой мыши (или нажмите на Многоточие), чтобы перейти к папке, содержащей файлы, которые вы хотите импортировать.

Кодирование

Используйте раскрывающийся список Кодировка, чтобы выбрать формат кодировки для файла. Вам доступны следующие опции:

  • ANSI (Windows) - используется собственными приложениями Windows, не поддерживающими Юникод.

  • UTF-8 - используется большинством современных приложений. — используется большинством современных приложений.

  • OEM 866 - используется устаревшими и некоторыми консольными приложениями.

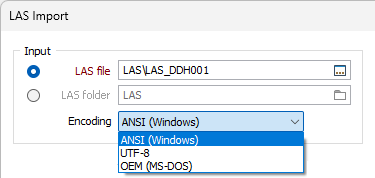

    Раскрывающийся список Кодировка в форме Импорт LAS

Автоматическое отображение

Выберите эту опцию, чтобы автоматически связать колонки в файле ввода (или в файлах ввода) с полями файла вывода. (Параметры в группе настроек LAS-отображение будет отключены.) При Автоматическом отображении программа считает LAS-файл (или файлы, если вы импортируете папку LAS) и заполнит записи Файла вывода уникальными именами Кривой.

Файл вывода

Выберите тип файла и введите (или дважды щелкните мышкой, чтобы указать) имя Файла вывода. Если Файл вывода не существует, он будет создан. Если Файл вывода существует, на экране появится сообщение с предложением его Перезаписать/Присоединить.

Note that if the Output file field is left at the Auto default, its value will depend on whether an input LAS file or LAS folder is used.

  • If a LAS file is used, the Output file will be named the same as the input file (and be saved to the same location), but with the extension from the Type field appended.

  • If LAS folder is used, the Output file will be saved in the input folder, and its name will be the same as the folder name (again, with the extension from the Type field appended).



Поле скважин

Поле скважин будет СИМВОЛЬНЫМ полем с шириной, равной ширине Имени скважины во вводном LAS-файле, либо (если вы выбрали опцию Папка LAS) самым длинным Именем скважины во всех вводных файлах.

Поле глубины

Поле глубины заполняется первой колонкой Имя кривой из секции Данные в файле(ах) ввода LAS. Все остальные имена полей будут такими же, как Имена кривых (Имена записей), заданные в Блоке сведений о кривой в LAS-файле.

Если вы выбрали опцию Папка LAS, создаются уникальные Имена кривых (Имена записей) из всех LAS-файлов.

Файл отчета

В Файле отчета суммируются сведения о процессе Импорта, он включает в себя следующую информацию:

  1. ИМЯ LAS-ФАЙЛА
  2. ИМЯ СКВАЖИНЫ
  3. ИМЯ ЗАПИСИ (LOG NAME)
  4. ПОЛЕ ВЫВОДА
  5. КОММЕНТАРИЙ, который будет одним из следующих:
  1. Импорт OK
  2. Проигнонировано (файл вывода не существует)
  3. Проигнорировано (не задано в таблице LAS-отображение)
  4. Проигнорировано (поле Вывод уже заполнено)

Ручной режим отображения

Если вы выбираете опцию Ручной режим отображения

Имя записи

В колонке Имя записи отображаются Имена кривых, как они заданы во вводном LAS-файле(ах). Вы можете автоматически заполнить эту колонку, нажав на кнопку Автозаполнение (Автоматически заполнить таблицу) в панели инструментов данной таблицы.

Функция автозаполнения прочитает LAS-файл (или файлы, если вы выбрали опцию импорта Папка LAS) и заполнить колонку уникальными Именами кривых. В сущности, эта опция эквивалента опции Автоматическое отображение, но в данном случае у вас будет иметься возможность выбрать разные имена полей для Файла вывода или вы можете не импортировать некоторые кривые.

Если Имя кривой (из LAS-файла) в колонке Имя записи в таблице LAS-отображение не обнаружено, оно будет игнорироваться и его отсутствие будет зафиксировано в Файле отчета.

Поле вывода

В колонке Поле вывода определяются имена полей, в которые будут записаны Данные кривых. Поскольку одни и те же "кривые" могут иметь разные имена в разных LAS-файлах (если выбрана опция импорта Папка LAS вы можете отобразить (связать) более одного Имени кривой в одном и том же Поле вывода.

Если Поле вывода пустое, ему будет присвоено такое же имя, как у Имени записи (Имени кривой).

Поле скважин и Поле глубины заполняются таким же образом, как при работе с опцией Автоматическое отображение.
