Каркасы

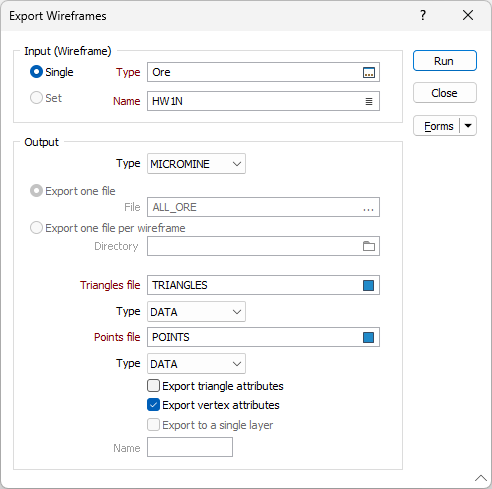

Во вкладке Файл, в группе Экспорт, выберите Экспорт | Каркасы, чтобы экспортировать каркас (или набор каркасов) в сторонний файловый формат. Вы также можете экспортировать данные в формат файла .DAT Micromine.

Ввод (Каркас)

Для обработки отдельного каркаса выберите опцию Один, после чего задайте Тип каркаса, а затем Имя каркаса данного типа.

Для обработки нескольких каркасов можно использовать выражения, подстановочные знаки и частичные имена в поле Имя, чтобы выбрать несколько каркасов в качестве специального набора каркасов. В меню по правой кнопке вы можете применить опцию Предварительный просмотр, чтобы проверить выражение перед его использованием для создания обновленного списка каркасов. Кроме того, вы можете нажать на значок Выражение и использовать его для Редактор выражений создания, изменения и проверки выражения. Если в поле Имя введено имя или подстановочный знак и выбрана кнопка Выражение, то при открытии в редакторе имя/подстановочный знак автоматически преобразуется в допустимое выражение.

Чтобы обработать каркасы в предопределенном наборе каркасов, используйте опцию Набор.

Рекомендуется проверять каркасы перед их использованием в любом процессе.

Файл вывода

Тип

Выберите тип файла вывода и (двойным нажатием левой кнопки мыши / F3) укажите имя файла вывода.

Опция Описание Расшир. файла

DWG

Формат двоичного файла чертежа, используемый в нескольких пакетах CAD.

.dwg
DXF Файл An AutoCAD DXF (Drawing Exchange Format). .dxf

DXB

Бинарная версия формата файлов DXF, используемая для обмена чертежами CAD между различными программными приложениями.

.dxb

DGN

Формат файлов CAD, используемый в строительных проектах в качестве альтернативы DWG.

.dgn
VULCAN Сторонний файл триангуляции. .00t
ASCII Текстовый файл с разделителями пробелами. .txt
MICROMINE Два файла данных для треугольников и точек. .DAT
SURPAC Два файла для треугольников и точек. .dtm, .str
SURPAC BINARY Отдельный бинарный файл. .dtm
DATAMINE Бинарный файл триангуляции и соответствующий файл точечных данных. *-tr.dm, *_pt.dm
OMF Проектный файл Open Mining Format (binary). omf
OBJ Формат 3D-принтера 3D-объекты хранятся в виде списка вершин, соединенных гранями. Поддерживаются многоугольные грани, что позволяет более точно представить исходную геометрию. .obj
STL BINARY Двоичная версия формата файлов STL (STereoLithography) для 3D-принтеров. 3D-объекты хранятся как наборы вершин, соединенных гранями для создания треугольных поверхностей. .stl

STL ASCII

ASCII-версия формата файла STL для 3D-принтеров.

.stl

Если вы выбираете Файл вывода, и расширение этого файла известно, расширение файла удаляется из имени файла, добавляется новое расширение (в зависимости от типа Вывода, выбранного вами). Если расширение неизвестно, к имеющемуся имени файла применяется новое расширение файла.

Экспорт в формат Microsoft Access Database (.mdb) больше не поддерживается.

Экспорт одного файла

Выберите эту опцию, чтобы экспортировать каркас или набор каркасов в один файл выбранного формата.

Экспортируйте один файл для каждого каркаса

Выберите эту опцию, чтобы экспортировать наборы каркасов в отдельный файл для каждого каркаса в папку, указанную в поле Каталог.

Примечание: Наборы каркасов нельзя экспортировать в один файл, если для параметра Output Type установлено значение:

  • DATAMINE

  • VULCAN

  • SURPAC или SURPAC BINARY

  • ASCII

  • OBJ

  • STL BINARY или STL ASCII

Другие поддерживаемые типы файлов данных не имеют таких ограничений.

Каталог

Если выбрана опция Экспортировать по одному файлу на каркас, используйте поле Каталог для выбора папки, в которую будут сохраняться выходные файлы.

Файлы Треугольников и Точек

If you selected Micromine as the output file type, specify the types and the names of the (Triangles and Points) files that will contain the wireframe triangle definitions. Каждая запись представляет собой треугольник с данными по точкам (как задано в файле точек) для трех вершин.

Экспортировать атрибуты треугольников

If you selected Micromine as the output file type, select this check box to write triangle attributes to the Output file.

Экспортировать атрибуты вершин

If you selected Micromine as the output file type, select this check box to write per-vertex attributes to the Output file. Атрибуты каркаса для каждой вершины можно вычислить с помощью других функций, таких как Каркас | Вычисления | Сравнить, или рассчитать вручную и экспортировать.

Экспортировать в один слой

Если вы выбираете DXF в качестве типа вывода и экспортируете набор каркасов, используйте эту опцию, чтобы записать все каркасы в наборе в один слой в файле DXF, объединяя их в один каркас. (По умолчанию каждый файл записывается в отдельный слой в файле вывода DXF).

Укажите Имя слоя в соответствующем поле.

Опция экспорта в один слой будет отключена, если вы экспортируете один каркас.
