CAD

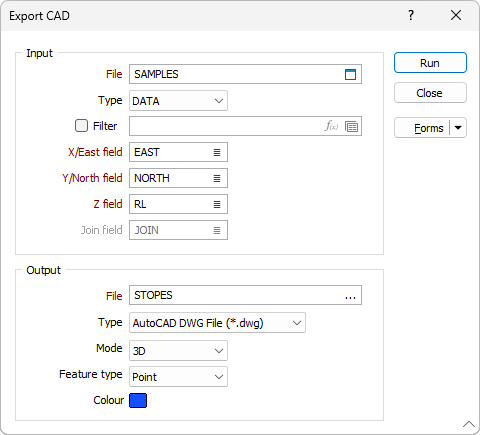

Файл ввода
Выберите типа файла (ДАННЫЕ. СЪЕМКА, СТРИНГИ, КАРЬЕР) и введите (или укажите двойным щелчком) имя файла, содержащего данные для экспорта. Если необходимо, задайте фильтр для того, чтобы контролировать, какие записи будут исключены из процесса экспорта, а какие включены в него.
Поля ввода, которые вам необходимо указать, будут зависеть от типа выводного файла и типа функции вывода.
Поля северных, восточных, X/Y координат.
Двойным щелчком выберите поля, содержащие координаты экспортируемых данных.
Поле Z
Если вы экспортируете 3D-данные, дважды щелкните мышью, чтобы выбрать имя поля, которое содержит координаты высоты.
Поскольку таблица атрибутов может содержать только одно значение Z на одну фигуру, атрибуты Z устанавливаются на НУЛЕВОЕ (пустое) значение для фигур, имеющих несколько значений Z. При этом исключаются несоответствия между геометрией и атрибутами фигуры. Геометрические фигуры экспортируются как 3D-фигуры. Фигуры с постоянными значениями Z (такие, как контуры) будут иметь корректный атрибут Z.
Поле соединения
Введите (или дважды щелкните мышью, чтобы выбрать) имена полей соединения в файле. Поле соединения содержит данные, которые определяют, будут ли точечные данные соединяться линией, т.е. в стринг.
Вывод
Файл
Нажмите на кнопку выбора, чтобы перейти к местоположению файла ввода. Выберите параметр Все файлы, чтобы в списке отобразились все совместимые файлы. Как вариант, можно отфильтровать список файлов, выбрав файловый формат.
Примечание: в процессе экспорта приложение прочитает систему единиц в файле CAD и масштабирует значения в единицы проекта в Визексе. Это означает, что если вы работаете в британской системе мер и весов, объекты CAD в метрических единицах (метры) будут преобразовываться британские единицы (футы) и наоборот.
Тип
Вы можете экспортировать в следующие файловые форматы CAD:
| Формат | Расширение файла |
|---|---|
| AutoCAD | DWG, DXF, DXB, DWF |
| Microstation DGN | dgn |
Режим
Выберите, какие данные вы будете экспортировать - 3D или 2D.
Тип объекта
Выберите, какие данные вы будете экспортировать - точки или полилинии.
Цвет
Дважды щелкните мышкой по значку Цвет и выберите цвет по умолчанию для экспортируемого слоя.
Свойства

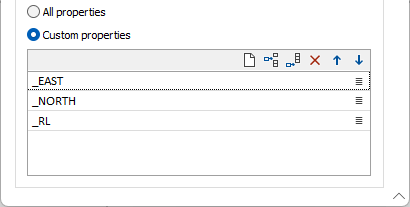

Выберите, следует ли экспортировать Все свойства для CAD-файлов или Пользовательские свойства.
Если выбраны Пользовательские свойства, вы можете выбрать свойства для экспорта с помощью сетки. Используйте кнопки на панели инструментов чтобы Управлять строками в списке.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм, либо, если набор форм был загружен, сохранить текущий набор форм.
Запустить
В завершение, нажмите на кнопку Запустить, чтобы начать процесс экспорта.
