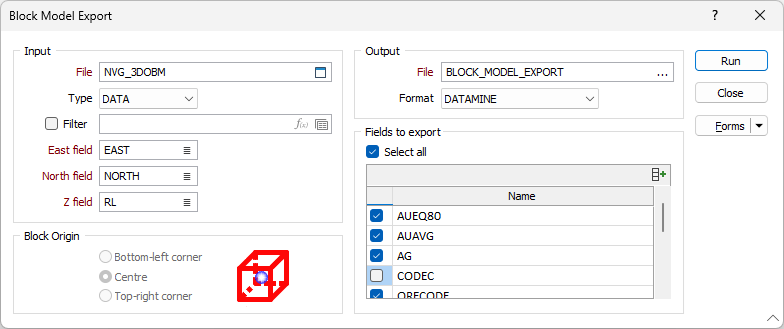

Блочная модель
Ввод
Файл
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя файла, содержащего данные для экспорта. Если необходимо, задайте фильтр для того, чтобы контролировать, какие записи будут исключены из процесса экспорта, а какие включены в него.
Поля Восточных, Северных и Z координат
Двойным щелчком (F3) выберите имена полей, содержащие северные, восточные и Z координаты.
Файл вывода
Выберите формат файла. Вы можете экспортировать данные в любой из следующих форматов:
| Формат файла | Расширение |
|---|---|
| CSV | csv |
| SURPAC FBM | fbm |
| DATAMINE | dm |
| DATAMINE SINGLE PRECISION | dm |
Дважды щелкните мышью в окошке Файл (или нажмите F3), либо нажмите на кнопку многоточия, чтобы перейти к месту расположения файла вывода. В ходе выполнения процесса экспорта, перед записью в Файл вывода, проводится перерасчет координат.
После запуска процесса, дважды щелкните по окошку Файл, чтобы просмотреть Файл вывода. Типы полей записываются ниже имен полей в верхней части файла.
SURPAC FBM and DATAMINE file formats do not allow field names longer than 8 characters and 24 characters respectively. Если имена полей необходимо сократить, отображается предупреждение. If the first 8 (for SURPAC) or 24 (for DATAMINE) characters of a field name are not unique, the field name will be truncated and appended with a number to make it unique.
Исходные параметры блока
Если вы выбрали экспорт в файл CSV, укажите источник блока одним из следующих:
- Нижний левый угол
- Центр (как есть)
- Верхний правый угол
Исходная точка блочной модели, размер родительского блока и местоположение исходной точки блока записываются ниже типов полей:
<исходное значение X>,<родительский размер X>,<исходное значение Y>,<родительский размер Y>,<исходное значение Z>,<родительский размер Z>,<позиция блока>
Если вводная блочная модель вращается, следующий ряд будет содержать следующие данные вращения:
<вращение вокруг оси Z> <вращение вокруг оси X>,<вращение вокруг оси Y>,<координата X точки поворота> <координата Y точки поворота>,<координата Z точки поворота>
Бинарные поля координат экспортируются полной точностью.
Поля для экспорта
Установите флажок Выбрать все, чтобы экспортировать все поля во входном файле. Альтернативно можно использовать флажки рядом с каждым именем поля, чтобы выбрать поля для экспорта.
Вы можете использовать кнопки на локальной панели инструментов, чтобы изменить порядок полей:
|
Нажмите Вверх или Вниз, чтобы изменить порядок записи полей в выходной файл. |
|
Нажмите кнопку Автозаполнение, чтобы вернуться к порядку полей во входном файле. |
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм, либо, если набор форм был загружен, сохранить текущий набор форм.
Запуск
Задав необходимые параметры, нажмите Запуск, чтобы начать экспорт.
