Точки и линии
Вкладка Точки и линии диалогового окна Импорт CAD активирована, если файл ввода содержит точечные и линейные объекты. Установите флажок в поле Импортировать точки и линии, чтобы активировать импорт.
Файл
Введите (или двойным щелчком мыши (F3) выберите) имя целевого файла, в который будут записаны точечные и линейные данные.
Путь к папке
В режиме массового импорта требуется указать путь к папке. Папкой назначения по умолчанию будет папка проекта (отображается как [Авто]). При необходимости вы можете указать другую папку. Каждый файл САПР импортируется в указанную папку как отдельный файл с тем же именем.

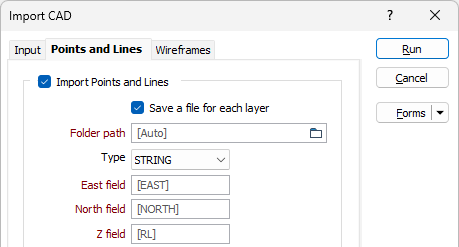

Если в режиме одного файла выбрать опцию Сохранить файл для каждого слоя, для каждого слоя CAD будут созданы отдельные файлы. Поле «Файл» изменится на поле «Путь к папке» (как в массовом режиме), и вы сможете указать папку для выходных файлов. Выходным файлам присваиваются те же имена, что и входным файлам, с добавлением в конце имени слоя и разделителя подчеркивания «_».
В массовом режиме доступно поле «Путь к папке», в котором можно указать папку, в которой будут сохранены файлы для каждого слоя CAD во входном файле.
Поля Восточных, Северных и Z координат.
Укажите имена полей, в которые будут записаны координаты X, Y и Z.
Задать значение Z
Выберите этот параметр, чтобы определить значение Z для импортированных точек и линий.

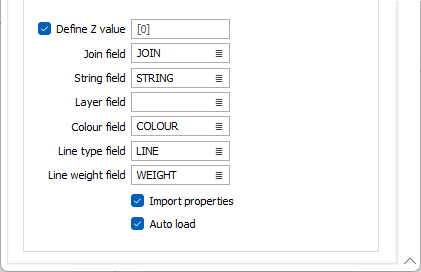

Поле соединения
(Необязательно) Укажите имя поля, содержащего значения, которые определяют соединение точек в линию, в стринг. Если последовательные записи содержат в этом поле одинаковое значение, а Поле стрингов не определено, точки будут соединены линией. В случае если Поле стрингов определено, прежде чем объединить точки, убедитесь в том, что значения в каждом поле в последовательных записях одинаковы.
Поле стрингов
(Необязательно) Укажите имя поля, содержащее значения, которые определяют соединение точек в линию. Значения этого поля в последовательных записях должны быть одинаковыми, удостоверьтесь в этом прежде чем объединить точки в стринг.
Поле слоя
Укажите имя поля для записи значений, которые могут быть использованы в последующих файловых операциях для фильтрации данных, основанных на типе отдельного объекта(слоя).
В ходе импорта имя слоя AutoCAD DurutoCAD записывается в это поле. Процесс импорта будет перебирать имена слоев, чтобы получить максимальную ширину поля.
Поле цвета
(Необязательно) Укажите имя поля, в которое будут записаны импортированные цвета точек и линий. Эти значения будут использоваться для цветовой кодировки просмотра, если активирована опция Автозагрузка.
Выбранное поле должно быть форматированным полем цвета.
Импортировать свойства
Выберите этот параметр, чтобы включить атрибуты файлов CAD при импорте.
Автозагрузка
Чтобы просмотреть данные в Визексе после того как файл был импортирован, выберите опцию Автозагрузка.
Если входной файл содержит 3D-солиды, которые можно импортировать как каркасы, используйте вкладку Каркасы для настройки процесса импорта.
