Вывод

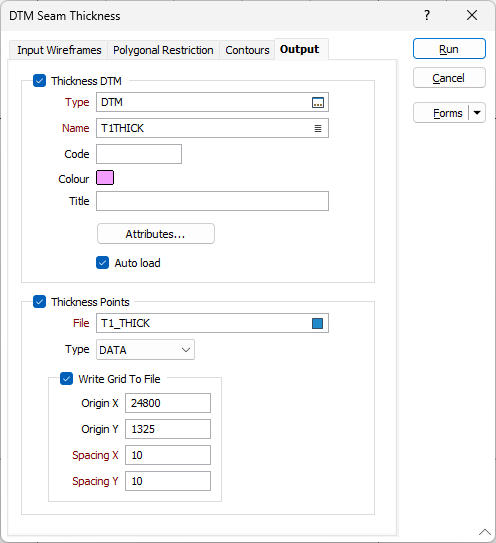

Во вкладке Вывод диалогового окна Мощность пласта по ЦМП, вы можете создать ЦМП мощности и Файл точек мощности.

ЦМП мощности

(По желанию) Введите имя и тип ЦМП мощности. Этот файл использует точки в существующих ЦМП кровли и подошвы. Значение Z в новом файле ЦМП является вычисленной мощностью на каждой из этих точек.

Нажмите на кнопку Атрибуты для определения атрибутов каркаса. Атрибуты являются характеристиками тех явлений, которые представляют каркасы. Существует два типа атрибутов каркасов: Стандартные и Определяемые пользователем.

Точки мощности

Введите имя для файла вывода мощности. Этот файл будет содержать координаты и вычисленную мощность пласта на каждой точке в файлах ЦМП кровли и подошвы и на узлах сетки (если выбрана опция Записать сетку в файл)

Если вы работаете с опцией Записать сетку в файл (см. выше), тогда файл вывода будет содержать набор равномерно распределенных точек. В других случаях, точки будут вершинами ЦМП кровли и подошвы.

Для каждой точки мощность между ЦМП кровли и подошвы вычисляется и записывается в файл вывода.

Записать сетку в файл

По умолчанию точки в файле вывода мощности являются вершинами ЦМП кровли и подошвы. Вместо того, чтобы записать набор равномерно распределенных точек в файл вывода, выберите опцию Записать сетку в файл.

Введите нач. значение по X и Y и шаг по X и Y. Если начальное значение по X установлено на 0, а шаг по X установлен на 10, узлы сетки будут иметь значения 0, 10, 20 и т. д. Если начальное значение по X было равно 5, значения узлов будут равны 5, 15, 25 и т. д.

Точки, записанные в файл вывода Мощности, будут являться ячейками сети в пределах границ ЦМП.
