Ограничение по полигонам

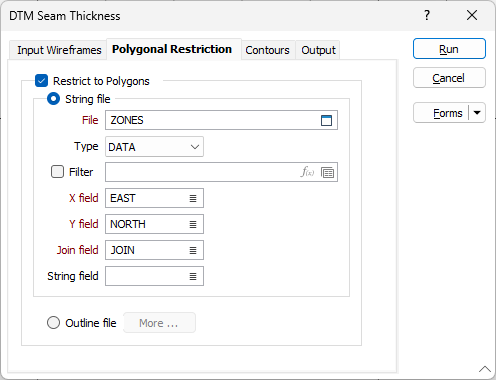

Во вкладке Ограничение по полигонам в диалоговом окне Мощность пласта по ЦМП выберите опцию Ограничить до полигонов, если хотите ограничить триангуляцию до площадей, определенных в файле стрингов или файле контуров.
Если вы решили работать с Файлом стрингов, дважды щелкните левой кнопкой мыши (или нажмите на кнопку поиска) и выберите имя полей X и Y. Если ограничение определяется несколькими стрингами, дважды щелкните мышью, чтобы выбрать Поле соединения и (необязательно) Поле стрингов.
Точки, встречающиеся за пределами площади, которая ограничена полигонами, при создании ЦМП использоваться не будут.
Файл стрингов
Укажите Тип файла, а затем двойным щелчком левой кнопки мыши (F3) выберите Файл ввода, содержащий полигоны, которыми вы хотите ограничить данные. При желании используйте фильтр, который ограничит записи, участвующие в процессе.
Поля X, Y, Z
Дважды щелкните левой кнопкой мыши (F3), чтобы указать имена полей, в которых хранятся восточные и северные и Z координаты.
Поле соединения
В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.
Поле стрингов
В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).
Файл контуров
Если в качестве пограничного файла вы выбрали Файл контуров, укажите имя файла, содержащего контуры, которыми вы хотите ограничить данные.
Ограничения
Вы можете выбрать для работы до 5 контуров, укажите ИМЯ или КОД из списка "Выбрать по", или:
- дважды щелкните по полю Идентификатор, чтобы выбрать конур, или
- используйте знаки подстановки, чтобы выбрать несколько контуров.
В случае если критерии выбора не указаны, по умолчанию будут использованы все контуры в указанном файле контуров.
Для получения более подробной информации перейдите в тему Ограничения контурами.
