Ограничение по полигонам

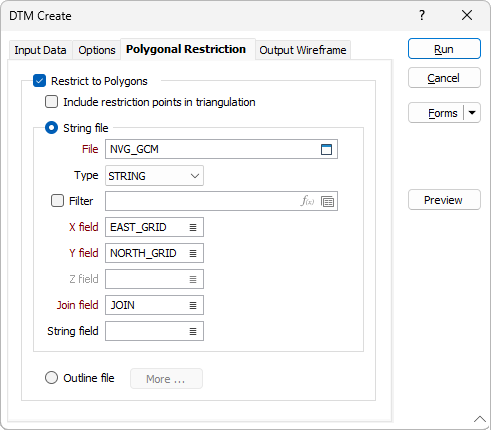

На вкладке Ограничение полигонов формы Создание ЦМП установите флажок Ограничить полигонами, если вы хотите ограничить триангуляцию областями, определенными в строковом файле или файле структуры.
Выберите параметр Включить точки ограничения в триангуляцию, если результирующие точки, ограниченные полигонами, должны быть включены в триангуляцию.
Если вы решили работать с Файлом стрингов, дважды щелкните левой кнопкой мыши (или нажмите на кнопку поиска) и выберите имя полей X и Y. Если ограничение определяется несколькими стрингами, дважды щелкните мышью, чтобы выбрать Поле соединения и (необязательно) Поле стрингов.
Файл стрингов
Укажите Тип файла, а затем двойным щелчком левой кнопки мыши (F3) выберите Файл ввода, содержащий полигоны, которыми вы хотите ограничить данные. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form. Optionally, apply a Filter to limit the records to a particular subset of data.
Поля X, Y, Z
Дважды щелкните левой кнопкой мыши (F3), чтобы указать имена полей, в которых хранятся восточные и северные и Z координаты.
Поле соединения
В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.
Поле стрингов
В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).
Файл контуров
Если в качестве пограничного файла вы выбрали Файл контуров, укажите имя файла, содержащего контуры, которыми вы хотите ограничить данные.
Ограничения
Вы можете выбрать для работы до 5 контуров, укажите ИМЯ или КОД из списка "Выбрать по", или:
- дважды щелкните по полю Идентификатор, чтобы выбрать конур, или
- используйте знаки подстановки, чтобы выбрать несколько контуров.
В случае если критерии выбора не указаны, по умолчанию будут использованы все контуры в указанном файле контуров.
For more information, refer to the Ограничения контурами topic.
